칩 스케일 패키지 기반의 74A 펄스 제공, 500kHz에서 97% 이상의 효율
질화갈륨(GaN) 기반 전력관리 디바이스 전문 기업, EPC(
epc-co.com)는 고효율 전력변환을 위해 74A 펄스 출력 전류와 13.5mΩ의 최대 R
DS(on)을 지원하는 초소형 2.25mm
2 풋프린트의 100V GaN 트랜지스터인 EPC2052를 출시했다.
더 높은 효율과 전력밀도를 요구하는 애플리케이션은 이제 더 이상 크기나 성능 중 하나를 선택할 필요가 없게 되었다. EPC2052는 크기가 1.50mm x 1.50mm (2.25mm
2)에 불과하다.

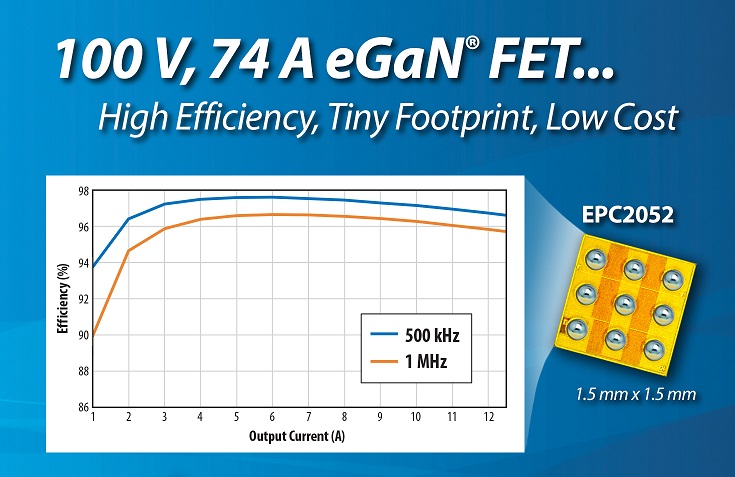

소형 풋프린트에도 불구히고, 48V ~12V에서 동작하는 벅 컨버터인 EPC2052는 500kHz 스위칭에서 10A 출력으로 97% 이상의 효율을, 1MHz 스위칭에서는 10A 출력으로 96% 이상의 효율을 달성하며, 시스템 크기 또한 상당히 줄일 수 있다.
또한 EPC2052는 실리콘 MOSFET에 필적하는 낮은 가격으로 GaN FET의 성능을 제공한다. 이러한 성능 및 작은 크기, 저비용의 이점을 활용할 수 있는 애플리케이션으로는 컴퓨팅 및 텔레콤 시스템을 위한 48V 입력 전력 컨버터와 LiDAR, LED 조명, 클래스-D 오디오 등이 있다.
EPC의 알렉스 리도우(Alex Lidow) CEO는 “고주파수에서 효율적으로 동작하는 eGaN 기반 전력 디바이스의 성능은 실리콘과의 성능 및 비용 격차를 넓히고 있다. 100V EPC2052는 가장 근접한 MOSFET에 비해 크기가 훨씬 작은데다, 고주파수 동작을 통해 설계자들이 공간을 더욱 줄일 수 있도록 해준다”고 밝혔다.
EPC9092 개발 보드는 100V 최대 디바이스 전압의 하프 브리지로, EPC2052와 TI(Texas Instruments)의 LMG1205 게이트 드라이버를 갖추고 있다. 이 보드는 50.8mm x 50.8mm 크기로 최적의 스위칭 성능에 적합하도록 설계되었으며, 100V EPC2052 eGaN FET를 쉽게 평가할 수 있도록 모든 주요 부품을 포함하고 있다.
