최대 클래스-8 등급의 PD를 위한 PoE 컨버터 회로 제공
동작 주파수 최대 1MHz까지 선택 가능
ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 최신 IEEE 802.3bt PoE(Power-over-Ethernet) 사양을 적용하여 빠르게 개발할 수 있고, 안정적이고 공간 효율성이 우수한 Powered Devices(PDs)의 새로운 칩셋을 선보였다.

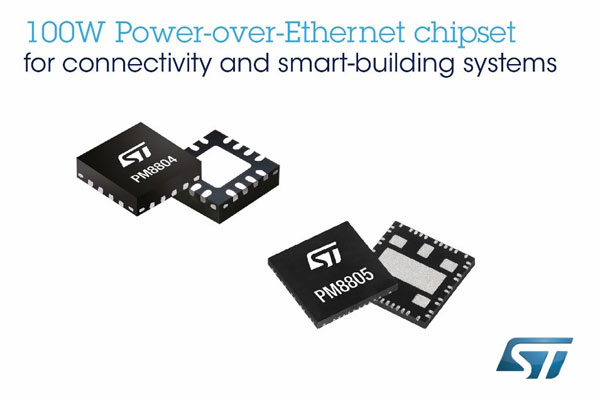

PM8804 및 PM8805는 71W의 사용 가능한 전력 규격을 정의하고 있는 최대 클래스-8 등급의 PD를 위한 PoE 컨버터 회로를 제공한다. 이 칩셋은 5G ‘소형 셀’ 및 WLAN 액세스 포인트, 스위치, 라우터를 비롯한 차세대 커넥티비티 장비의 공간을 절감하고, 안정성을 향상시키며, 시장 출시 시간을 단축해준다.
또한 IP 카메라, 출입제어 시스템, 디스플레이 패널, 조명, 커튼, 셔터 컨트롤러, 화상통화 시스템, IP 폰, 태블릿 콘솔과 같은 스마트 빌딩 및 스마트 오피스 애플리케이션에도 적용이 가능하다.
PM8804는 고효율 포워드 능동 클램프(Forward Active-Clamp) 토폴로지를 위한 듀얼 로우-사이드(Low-Side) 게이트 드라이버를 비롯해 48V 절연 플라이백 또는 포워드 컨버터를 위한 완벽한 PWM 컨트롤러를 구현한다.
동작 주파수는 최대 1MHz까지 선택 가능해 높은 전력 밀도를 위해 디커플링 부품 및 소형 외부 필터를 사용할 수 있다. PM8804는 20mA 출력 성능의 고전압 스타트업 레귤레이터도 갖춰 온보드 공간 및 재료비를 절감하게 해준다.
컴패니언 칩인 PM8805는 두 개의 능동 브리지와 하이-사이드(High-Side) MOSFET을 구동하는 차지 펌프, 핫스왑 FET, IEEE 802.3bt 호환 인터페이스가 포함되어 있다. 능동 브리지를 통합함으로써 8개의 디스크리트 MOSFET과 이를 위한 구동 회로가 차지하는 공간을 절감하게 된다.
PM8805는 PM8804 및 LED 드라이버 등의 다른 회로를 활성화하는 파워-굿(Power-Good) 신호를 생성하고, 제품이 끊김 없이 절전 대기모드로 전환되도록 MPS(Maintain Power Signature) 전류 제어 유지보수를 지원한다.
