고품질의 비용 효율적 USB-PD 충전기, 초고속 배터리 충전기, 보조 전원 공급장치 개발 지원

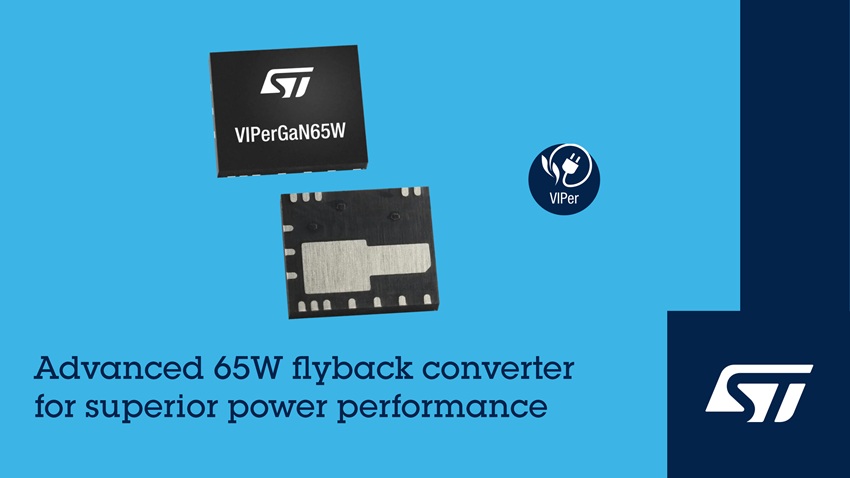

ST마이크로일렉트로닉스가 700V GaN 트랜지스터와 준공진(Quasi-Resonant) PWM 제어 IC를 단일 QFN 5x6 패키지에 결합한 VIPerGaN 시리즈에 65W 플라이백 컨버터인 VIPerGaN65W를 추가했다.

이전에 발표된 VIPerGaN50W에 이어 새롭게 출시된 VIPerGaN65W는 탁월한 사용자 경험을 보장하는 고품질의 비용 효율적인 USB-PD 충전기, 초고속 배터리 충전기, 보조 전원 공급장치를 개발할 수 있도록 지원한다.



이 컨버터의 플라이백 컨트롤러는 최대 부하까지 준공진 모드로 동작해 ZVS(Zero-Voltage Switching)를 구현한다. 밸리 스키핑(Valley Skipping) 기술로 중부하에서 고부하까지 효율을 최적화하며, ST의 독보적인 밸리 록킹(Valley Locking) 기술로는 오디오 주파수 대역의 노이즈를 방지하여 저소음 동작을 보장한다. 이 컨버터는 경부하에서는 주파수 폴드백(Frequency Foldback)으로 동작하고, 무부하 상태에서는 버스트 모드로 전환하여 전력소모를 30mW 미만으로 절감하면서 친환경 설계 기준을 준수한다.

통합 게이트 드라이버는 GaN 트랜지스터의 파라미터에 맞춰 정밀하게 조정돼 설계자가 스위칭 최적화를 위해 외부 부품을 추가해야 하는 부담을 줄여준다. 이를 통해 제품 출시 기간을 단축하고, 전력 밀도를 높이며, 부품원가(BOM)를 최소화해준다. 고전압 스타트업 회로와 정밀 전류 모니터링을 위한 센스FET(senseFET)도 통합돼 있다.

VIPerGaN50W와 마찬가지로, 새로운 VIPerGaN65W에도 첨단 전력관리 기능을 갖춰 일반적인 플라이백 회로에 비해 성능을 향상시킬 수 있다. 공급 전압 변화에 따라 출력 파워가 과도하게 증가하는 것을 방지하는 라인 전압 피드포워드(Line-Voltage Feedforward) 기능과 스위칭 손실을 최소화하기 위해 동작 주파수를 제한하는 동적 블랭킹 타임(Dynamic Blanking Time) 기능도 지원한다. 또한, 입력 및 출력 과전압 보호, 과열 셧다운, 브라운-인(Brown-In) 및 브라운-아웃(Brown-Out) 등의 보호 기능도 내장돼 있다.

EVLVIPGAN65WF 평가 보드도 제공돼 VIPerGaN65W의 기능을 탐색하고 고객들은 프로젝트를 빠르게 시작할 수 있다. 이 보드는 2차측 동기식 정류 방식으로 24V/65W 절연 플라이백 컨버터를 구현하며, 90V ~ 265V의 모든 AC 입력 전압에서 동작할 수 있다.
