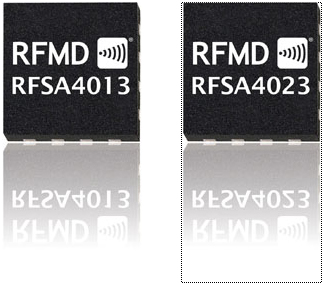

RFMD의 신제품인 RFSA4013과 RFSA4023는 전체 이득 제어 범위 내에서 뛰어난 선형성을 제공하는 완전 일체형(fully monolithic) 아날로그 온도 보상 감쇠기(TCA)이다. 이번에 출시된 두 개의 TCA는 폐쇄루프 피드백 없이 과온도에서 RF 부품의 이득 감소를 상쇄시키기 위해 설계되었다.
이들 TCA는 고객이 선택할 수 있는 세 개의 온도 계수를 제공함으로써 RF제품을 위한 유연한 솔루션을 구현한다. 각각의 감쇠기에는 감쇠기 구조와 관련해 업계가 그 동안 안고 있던 문제를 해결한 혁신적인 신형 회로구조(높은 IP3, 낮은 DC전류, 넓은 대역폭)가 적용되어 있다. 기존 선형 온도 보상 기기들은 온도에 민감한 메탈이나 복잡하고도 장소를 많이 차지하는 컨트롤 회로가 필요하며 전력을 많이 소모하는 PIN 다이오드가 이용되는 고가의 동시 소성(co-fired) 세라믹을 요하였다.
RFSA4013와 RFSA4023는 온도 대비 감쇠기 기울기 조절 세팅을 위해서 단일 전력 공급 장치와 두 개의 로직 비트만 있으면 된다. 각각의 TCA는 전력 소모량이 1mA로 매우 적으며, 소형3mm×3mm QFN패키지로 제공된다. 이들 감쇠기는 통제 및 주파수 범위 내에서 내부적으로 50Ω에 매칭된다.
제품 특징은 다음과 같다.
• 혁신적인 회로 구조
• 50MHz~4000MHz의 광대역 주파수 범위
• 3가지 감쇠기 기울기 대 온도 선택 옵션
• IIP3 : +55dBm
• IIP2 : +85dBm
• P1dB : >+30dBm
• 일반 공급 전류 : 1mA
• 전원 공급 : 5V (RFSA4013), 3.3V (RFSA4023)
현재 구매 가능하며, 가격은 100개를 기준으로 개당 3.94 달러에서 시작한다.
