–  ADA4350, 스위칭 네트워크와 입력 증폭기를 통합해 누전 최소화

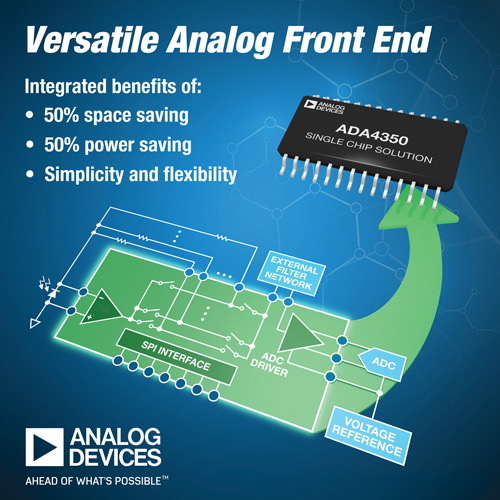

신호 처리 애플리케이션용 고성능 반도체 분야 글로벌 선도 기업인 아나로그디바이스 (www.analog.com, NASDAQ: ADI)는 FET 입력 AFE(analog front-end)를 출시했다. 이 제품은 통합 A/D 컨버터 드라이버를 갖추어 포토다이오드와 같은 전류 모드 센서 및 고출력 임피던스 전압 센서와 직접 연결되도록 설계되었다. ADA4350은 FET 입력 증폭기, 스위칭 네트워크, A/D 컨버터 드라이버를 하나의 패키지로 통합하여 설계를 간소화시킬 수 있으며, 여러 개의 개별 제품으로 구현할 때 보다 소비전력 및 PCB 풋프린트를 50% 이상 감소시킬 수 있다.

ADA4350은 10Hz, 100kHz의 낮은 주파수에서 각각 90nV/√Hz, 5nV/√Hz의 낮은 광대역 잡음 성능을 구현해 센서 출력의 SNR(signal-to-noise ratio)를 극대화한다. 또한 통합 이득 스위치를 사용해 광자나 전자처럼 작고 민감한 신호를 넓은 동적 범위에서 측정할 수 있다. ADA4350의 온칩 프로그래머빌리티 (On-chip programmability)를 통해 설계자는 외부에 사용되는 최적화된 피드백 부품 선택이 가능하다. 아울러 하나의 칩으로 싱글 엔디드(single-ended)나 차동 센서의 전류 및 전압 신호가 고속, 저잡음 싱글 엔디드 혹은 차동 출력 전압으로 전환될 수 있다.

분석 측정 애플리케이션의 경우, 빛의 세기에 대한 모니터링은 수십 년에 걸쳐 진행되어야 할 수도 있다. 이를 구현하기 위해 다양한 이득 스위칭 네트워크가 필요하며 이들 네트워크에는 여러 외부 증폭기 및 아날로그 스위치가 포함되는 것이 일반적이다 보니 시스템 에러가 일어날 가능성이 높아진다. 이 때, ADA4350은 스위칭 네트워크와 입력 증폭기를 통합해 누전을 최소화하고, 스위칭 네트워크가 외부에서 구성 가능한(configurable) 피드백 네트워크를 최대 6개까지 선택할 수 있도록 한다.

테스트와 측정 시스템의 경우, 사용자가 기기의 입력 범위를 조정함에 따라 이득 수준 전반에 걸쳐 높은 수준의 측정 정확도가 동일하게 유지되어야만 한다. 이 때 더 넓은 동적 범위를 측정하기 위해서는 높은 임피던스 / 낮은 입력 바이어스 전류 증폭기(low-Ib input amplifier) 및 직렬 포트 제어 스위치 네트워크를 갖춘 ADA4350이 적합하다. ADA4350은 PCB 풋프린트를 줄이는 한편 열밀도의 제한 없이 채널 수를 크게 늘리는 것도 가능하게 만들어 준다.

ADA4350 FET 입력 AFE 사양

저잡음, 저입력 바이어스 전류 FET 입력 증폭기
10Hz에서 90nV/√Hz
100Hz에서 5nV/√Hz
통합 이득 스위칭
평균 ±1pA의 스위치 누전
통합 A/D 컨버터 드라이버
차동 및 싱글 엔디드 모드

ADA4350의 보완 부품에는 AD7960 PULSAR® 차동 A/D 컨버터, ADR4540 전압 레퍼런스와 ADP7118 및 ADP7182 선형 레귤레이터가 있다.

보다 상세한 정보는 하기 링크를 통해 확인 할 수 있다.

데이터시트 다운로드, 제품 상세 정보 확인 및 샘플 주문: http://www.analog.com/ADA4350
ADA4350 평가보드 주문: http://www.analog.com/EVAL-ADA4350
ADI의 온라인 기술 지원 커뮤니티 엔지니어존(EngineerZoneTM)에서 엔지니어 및 ADI 제품 전문가들과 정보 교환: https://ez.analog.com/community/amplifiers
