텔레다인 르크로이는 HDO8000 오실로스코프에 탑재할 수 있는 3상 모터드라이브 파워 분석기 소프트웨어를 발표했다. 텔레다인 르크로이의 오창훈 기술지원팀 부장은 “새로운 모터드라이브 파워 분석기 옵션은 HDO8000에 3상 전력 분석과 모터 스피드, 회전력 측정 기능을 더하여 더 빠르고 쉽게 확인하고 문제를 디버깅할 수 있다”면서 “이를 통해 광범위한 드라이브와 모터 파워를 효율적으로 측정할 수 있다”고 말했다.
지난 6월 출시된 HDO8000는 8개의 입력채널과 12비트 분해능, 최대 1 GHz 대역폭, 혼합신호 측정을 할 수 있어 모터 구동과 임베디드 제어, 파워 섹션 디버깅에 적합한 오실로스코프이다. HDO8000과 모터 드라이브 파워 분석기 소프트웨어는 모터, 모터 구동, 변속 구동장치, 가변 주파수 구동기, 산업자동화, 모션 컨트롤 장비, 모션 제어장치 디자이너와 제조사를 타깃한다. 오창훈 부장은 “HDO8000과 모터 드라이브 파워 분석기 소프트웨어는 자동차와 파워 툴, 가전제품, 엘리베이터, 팬, 송풍기 압축기, 펌프 등의 모터를 이용하는 제품을 디자인하는 엔지니어에게 자신이 개발한 제품의 평가와 제어 상태 확인, 구동 시스템 디자인을 완성하는 데 장점을 가진다”고 말했다.

완전한 드라이브 시스템 인증

새로운 드라이브 시스템은 3상 전력 전자공학, 모터/기계의 아날로그와 디지털 센서 그리고 복잡하고 다양한 아날로그, 디지털, 시리얼 데이터 및 펄스폭 변조신호가 포함된 임베디드 컨트롤로 구성됐다.

오실로스코프는 고속 임베디드 컨트롤 시스템 또는 전력 트랜지스터의 동작을 포착할 수 있지만, 지금까지 드라이브 파워와 효율성을 측정하는 것은 불가능했다. 파워 분석기가 입출력 드라이브 파워와 효율을 측정하는 단일 툴로 사용되고 있지만, 임베디드 컨트롤 파형을 제한적으로 포착 또는 포착하지 못해 드라이브 시스템 디버깅 기능을 제공하지는 못한다.

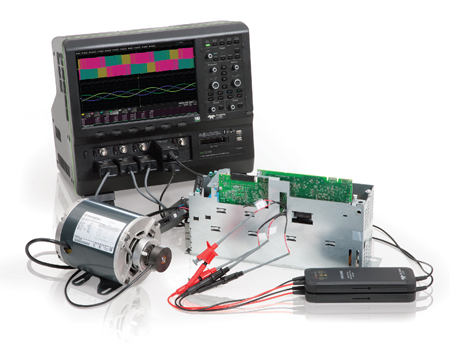

모터 드라이브 파워 분석기 소프트웨어를 탑재한 HDO8000 오실로스코프는 구동 전원 부분, 개별 전력 트랜지스터 파형 포착 및 측정은 물론, 임베디드 컨트롤 시스템의 파형을 포착 분석한다. 또한 고성능 장비에서 포착한 파워 부분의 파형으로 3상 전력 분석을 수행하며 완벽한 모터드라이버의 모든 관점에서 분석 디버깅이 가능하다.

유연한 구성(setup)

직관적이고 그래픽 기능 사용자 중심의 인터페이스는 셋업/커넥션을 쉽게 설정할 수 있다. 셋업 기능에서는 단상 또는 3상 드라이브의 입출력의 모든 조합을 설정할 수 있다. 또한 3상 2전력계 방식과 3상 3전력계 계산법을 제공하며 선간 전압(line-line)을 상전압(line-neutral)으로 변환하는 기능도 제공한다. 특히 HDO8000 오실로스코프의 8개 입력 채널을 이용하여 프로빙하고 3상 2전력계 방식을 이용하면 구동 시스템의 입출력과 모터의 출력 효율 측정도 가능하다.

가장 완성된 기계의 모터 통합

모터 드라이브 파워 분석기 소프트웨어는 아날로그와 디지털 속도계(타코메터), 브러시리스 DC(BLDC) 홀 센서, QUI(Quadrature Encoder Interface)와 리졸버를 포함해 거의 모든 종류의 속도, 로테이션 또는 포지션 센서 등을 쉽게 적용할 수 있다. 또한 홀 센서와 QUI 신호는 디지털 입력, 보존 저장 아날로그 입력 채널을 통해 다른 신호들과 통합할 수 있다.
‘숫자’ 그 이상의 더 많은 정보

다양한 전압과 전류, 전력(유효 전력, 피상 전력, 무효 전력), 위상 각/역률, 효율 파라미터는 포착된 전압, 전류 파형에서 계산되고 결과 값들은 테이블에 표시된다. 테이블은 사용자가 설정할 수 있으며 파워 분석기에서 일반적으로 제공하는 정보들이 테이블에 표시된다. 추가적으로는 모든 매 주기당 측정된 측정 파라미터 변화를 보여주는 파형을 간단히 테이블 값을 선택하는 것으로 표시할 수 있다. 이 파형은 HDO8000 오실로스코프에 수집된 다른 파형들과 시간 상호와 관련되어 있으며 다른 컨트롤 또는 전력 시스템 파형, 디버그 드라이브 시스템 문제들의 복잡한 연관성을 보여주는 데 사용된다. 또한 측정 세트의 통계적인 세부 내용도 표시된다.


동적 드라이브 응답 분석

최고 250 Mpts/Ch의 HDO8000 긴 포착 메모리는 모터와 드라이브 동적 응답 분석에 특별한 능력을 제공한다. 예를 들어 10 MS/s의 샘플링 속도를 유지하면서 25초 동안의 신호를 연속적으로 포착할 수 있다. 이것은 모터의 기동, 로드 또는 로드의 조건이 빠르게 변하는 등의 다이나믹 구동 동작을 완벽하게 이해할 수 있는 정보를 제공하며 구동 응답 문제와 컨트롤 시스템, 파워 섹션의 문제점들과의 연관성을 쉽게 파악할 수 있다.
다양한 전류 측정 디바이스 연결 지원

텔레다인 르크로이 수동 또는 능동 전압 프로브와 전류 프로브는 전력 측정에 사용된다. 대다수의 경우, 임베디드 컨트롤 또는 파워 부분 디버깅에 필요한 프로브들은 불필요하게 투자를 만드는 전력 측정에 사용될 수 있다. 다른 전압 프로브와 전류 트랜스포머, 전류 변환기, Rogoski 코일과 같은 전류 측정 디바이스들도 쉽게 HDO8000 오실로스코프에 연결하여 사용할 수 있도록 설정 메뉴를 제공한다.

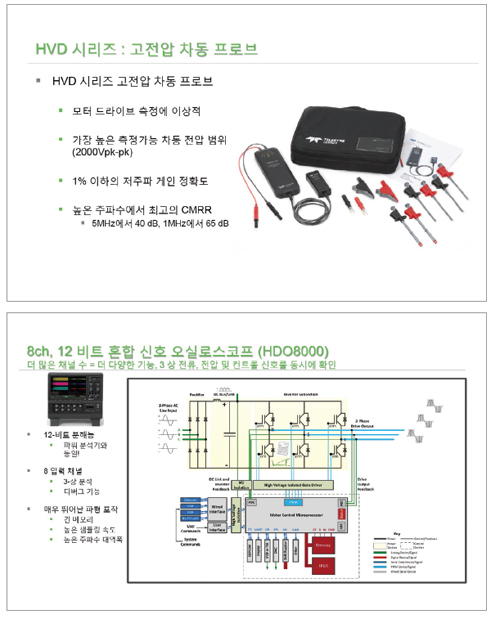

텔레다인 르크로의 HVD 시리즈 고전압 차동 프로브는 1000 VRMS 아이솔레이션이 가능하며 최대 2000 VPK-PK 차동 전압 범위와 1%의 게인 정확도를 가졌다. 또한 이 프로브는 매우 합리적인 가격에 고성능을 갖췄다.

한편 모터 드라이브 파워 분석기 소프트웨어는 모든 HDO8000 오실로스코프 모델(350 MHz, 500 MHz, 1 GHz)에 사용할 수 있다. 베타 버전의 새로운 3상 모터 드라이브 파워 분석 소프트웨어가 10월에 제공될 예정이며 HDO8000 오실로스코프를 구매한 모든 고객에게 베타 소프트웨어가 지원된다.
