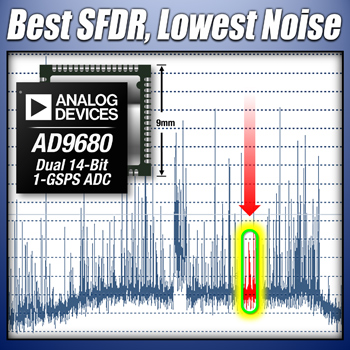

– AD9680, 혁신적 성능, 대역폭, 통합 기능성으로 애플리케이션에서 직접 RF 샘플링 활성화

신호 처리 애플리케이션용 고성능 반도체 분야 글로벌 선도 기업인 아나로그디바이스(www.analog.com, NASDAQ: ADI)는 듀얼 채널, 1.25V, 14비트, 1GSPS의 AD9680 A/D 컨버터 판매를 시작한다. AD9680은 동급 최고 동적 범위 및 잡음 성능을 제공해 통신, 계측, 우주/방위 산업 애플리케이션에서 직접 RF 샘플링이 가능하다. 특히, 잡음 밀도는 -154dBFs/Hz로 업계 최저 수준이다.

ADI의 광대역 RF 데이터 수집 기술이 가진 혁신적 성능과 대역폭 및 통합 기능성으로 인해 기존 제품보다 넓은 대역폭의 복잡한 무선 환경에서 향상된 신호 추출 성능을 제공할 수 있다. AD9680은 주요 제조업체의 FPGA 제품과 상호 작동 가능하며 기존의 구성도 지원된다. AD9680는 최근 공개된 12비트 2GSPS AD9625 A/D 컨버터와 결합해 직접 RF 샘플링의 활성화에 기여하고 있으며 이는 최첨단 기술력을 제공하려는 ADI의 혁신적 면모를 잘 보여준다.

AD9680 A/D 컨버터를 사용하면 신호 대역폭, 잡음, 선형성 간의 균형을 고려해야 하는 시스템 설계자의 선택권이 넓어진다. 이는 AD 9680이 기존 제품에서는 불가능했던 동적 범위 성능으로 DC를 2GHz 입력 신호로 디지털화할 수 있기 때문이다. 직접 RF 샘플링 아키텍처를 구현하면 아날로그 다운 컨버전 단계를 거칠 필요가 없어 잡음 및 비용 감축이 가능하며 디지털 도메인에서 프론트 엔드 구성과 튜닝을 완전히 실현할 수 있다.

AD9680을 사용해 설계자는 신호 민감성과 대역폭 데이터 레이트를 증가시키는 동시에 재구성 가능한 최신 데이터 수집/무선 플랫폼을 사용 가능하다. 이번에 출시된 A/D 컨버터는 빠른 시스템 프로토타이핑과 보드 수준 설계 및 레이아웃을 위해 평가 보드 설계 환경 및 레퍼런스 설계와 함께 판매된다.

AD9680 GSPS A/D 컨버터: 최대 동적 범위, 최고 수준의 잡음 성능

AD9680는 최대 2GHz의 광대역 아날로그 신호를 샘플링하기 위해 설계되었으며 정격 대역 범위에서 업계 최고 수준의 동적 범위와 잡음 성능을 자랑한다. 1GHz 입력을 변환 시, AD9680컨버터는 80dBc의 SFDR(spurious-free dynamic range)과 61.5dBFS의 SNR을 제공하며 이 때 채널 당 총 소비 전력은 1.65W이다. 디지털 신호 처리 블록과 설정 변경 가능한 JESD204B 인터페이스가 포함되어 설계자들은 이를 통해 여러 시스템의 대역폭 및 비용 요건을 만족시키는, 재구성 가능한 최신 무선 플랫폼을 개발이 가능하다. 아나로그디바이스는 더 높은 속도를 자랑하는 제품도 곧 출시 할 예정이다.

AD9680 주요 기능
• 전출력 광대역으로 최대 2GHz 신호의 직접 RF 샘플링 지원
• 프로그래머블 입력 터미네이션을 갖춘 버퍼드(Buffered) 입력으로 쉬워진 필터 설계 및 측정
• 4 대의 통합 광대역 데시메이션 필터와 NCO(Numerically Controlled Oscillator)로 다대역, 다중 표준 리시버 차단
• 레퍼런스 설계 플랫폼으로 시제품화 과정 단순화

프로토타이핑 및 설계 속도를 높이는 평가 보드 환경
각 GSPS A/D 컨버터에는 FMC(FPGA Mezzanine Card) 연결 장치, 소프트웨어, 툴, SPI 컨트롤러 및 레퍼런스 설계를 갖춘 평가 보드가 지원된다. ADI의 비주얼아날로그(VisualAnalog™) 소프트웨어 패키지는 강력한 시뮬레이션과 데이터 분석 툴을 사용자 친화적인 그래픽 인터페이스와 결합시켜 설계자가 원하는 대로 입력 신호 및 데이터 분석이 가능하다. 고속 A/D 컨버터 SPI 컨트롤러 툴을 사용하면 사용자는 SPI 성능을 통해 향상된 기능을 제어할 수 있다. 업계 최초로 12.5Gbps의 속도로 JESD205B 레인을 지원하는 데이터 캡쳐 보드 역시 구매가 가능하다.
