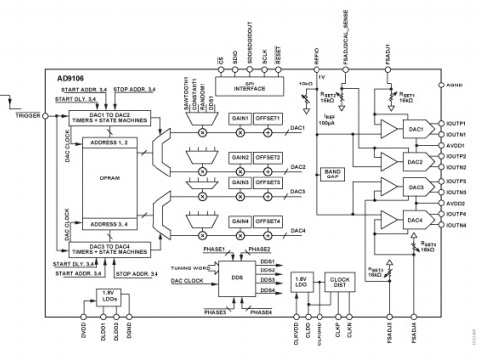

아나로그디바이스는 온칩 SRAM(static random access memory)과 DDS(direct digital synthesis)를 통합한 AD9106 쿼드-채널 12비트 및 AD9102 단일-채널 14비트 D/A 컨버터를 발표했다. 신형 D/A 컨버터는 초음파 트랜스듀서 여기(excitation), 의료용 측정 장비, 휴대형 측정 장비, 신호 발생기, 임의파형 발생기(AWG) 등과 같은 애플리케이션에서 요구되는 높은 동적 범위의 고속 멀티채널 복합 파형을 발생한다. 온칩 DDS는 24비트 튜닝 워드로 최대 180 MHz까지 동작해 10.8 Hz/LSB(최소유효비트) 주파수 분해능을 지원하며, 모든 D/A 컨버터에 대해 단일 주파수 출력을 제공한다. 또한 각 D/A 컨버터는 독립적으로 프로그래밍이 가능한 위상-변이(phase-shift) 출력을 제공한다. 패턴 데이터는 직접 생성되어 SRAM에 저장된 파형, 진폭 변조된 DDS 출력, 처프(chirp) 또는 DDS 주파수 튜닝 워드 등을 포함한다.
AD9106/AD9102 D/A 컨버터의 장점
- 온칩 4,096-워드 패턴 메모리
- 24비트 튜닝 워드를 제공하는 온칩 DDS
- 대기 모드 전력: 3.3 V에서 5 mW 이하
- 공급 전압: 1.8 V~ 3.3 V
- 위상 잡음: 1 kHz 오프셋, 180 MSPS, 8 mA 조건에서 -140 dBc/Hz
- 차동 전류 출력: 3.3 V 조건에서 최대 8 mA
www.analog.com
