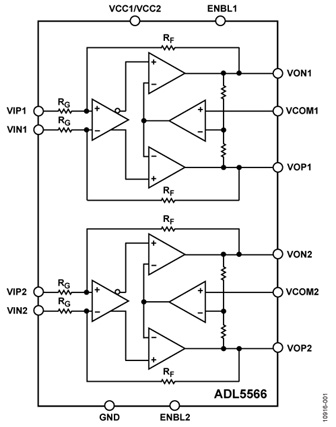

신호 처리 애플리케이션을 위한 고성능 반도체와 RF IC 분야의 세계적인 선도기업인 아나로그디바이스(www.analog.com, NASDAQ: ADI)는 12bit에서 18bit까지의 고속 A/D 컨버터를 구동하기 위한 듀얼-채널 차동 증폭기를 발표했다. 4.5GHz의 3dB 대역폭을 제공하는 ADL5566 차동 증폭기는 광대역 저왜곡 저잡음 성능을 위해 최적화되었으며, 전례가 없는 낮은 왜곡 및 잡음 특성과 최대 1000MHz까지의 IP3/IP2 성능을 달성했다. 신형 증폭기는 무선 인프라스트럭처 장비의 IF 샘플링 수신기, 산업용 측정장비, 방산용 전자장치 등과 같이 높은 선형성과 저잡음 특성이 중요한 애플리케이션에 이상적인 솔루션이다.

ADL5566 차동 증폭기는 70MHz, 100MHz, 140MHz, 250MHz, 500MHz, 1000MHz 등과 같은 주파수 조건에서 세부 규격을 지원하기 때문에 설계 프로세스를 단순화하고 타임-투-마켓을 단축하며 BOM(Bill Of Material) 비용 및 보드 공간을 줄일 수 있는 매우 유연한 설계가 가능하다. 최상의 주파수 왜곡 및 잡음 수준 성능을 바탕으로 시스템 설계자들은 대역폭과 동적 범위를 지속적으로 증가시켜 고성능 수신기를 설계할 수 있다. 뿐만 아니라, ADL5566 차동 증폭기는 전체 시스템 성능에 대해 전혀 영향을 주지 않으면서 ADI의 신형 16bit 250MSPS AD9467 A/D 컨버터 등과 같은 최상의 고속 컨버터를 구동할 수 있다.

ADL5566 차동 증폭기의 주요 기능

- 업계 최고 HD2 및 HD3 성능
- 높은 인터셉트 전력 선형성: 200MHz(16dB 이득) 조건에서 OIP3/OIP2 46dBm/82.6dBm
- 2차/3차 왜곡 수준 (200Ω에서 2Vpp) : 200MHz(16dB 이득) 조건에서 –94.5dBc/ –87.2dBc
- RTI 잡음 : 1.3 nV/√ HZ (16dB 이득)
- 싱글 엔디드 및 차동-입력 애플리케이션 지원
- 전력소모 : 3.3 V 조건에서 채널 당 70mA, 5V 조건에서 채널 당 80mA
- 전력 공급 범위 : 채널 독립적인 활성화 기능을 통해 2.8V에서 5.2V까지 지원

ADL5566 차동 증폭기는 AD9467 데이터 컨버터, AD9250 및 AD9268 듀얼-채널 데이터 컨버터, ADL5812 RF 믹서, ADL5380 RF 디모듈레이터, ADF4351 PLL 합성기 등과 함께 사용하여 완벽한 듀얼-채널 수신기 설계를 간편하게 설계할 수 있다.
