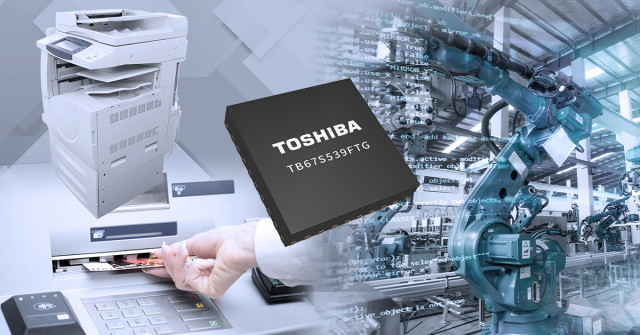

도시바 일렉트로닉 디바이스 앤 스토리지 코퍼레이션(이하 ‘도시바’)이 스테핑 모터 드라이버 IC 라인업에 사무 자동화 및 상용·산업 장비용으로 정전류 제어를 지원하는 TB67S539FTG를 추가했다.
TB67S539FTG를 활용하면 전류 감지 저항기가 없어도 정전류 모터를 제어할 수 있다.
.jpg)
TB67S539FTG는 도시바의 최신 DMOSFET 기기를 통합해 40V의 모터 출력 전압 정격과 2.0A의 모터 출력 전류 정격을 실현했다. 정전류 모터 제어용 전류 디텍터를 사용하기 때문에 외부 전류 감지 저항기가 필요 없다.
모터 제어용 H-브리지 회로를 통해 Nch/Nch 설정이 가능하며, 출력단 제어용 차지 펌프(charge pump) 회로를 내장하고 있다. 또 일반적으로 H-브리지 게이트 구동에 사용되는 콘덴서를 통합하고 있기 때문에 외부 콘덴서를 필요로 하지 않는다. 그만큼 인쇄 회로 기판의 공간을 절약할 수 있다.
TB67S539FTG 4.5~34V의 모터 드라이브 전원 공급 장치를 지원하며, 24V로 구동하는 여러 애플리케이션과 12V 드라이버를 구비한 애플리케이션에 사용할 수 있다. 감시 카메라와 프로젝터를 예로 들 수 있다.
TB67S539FTG 사용 시 발열량을 줄이기 위해 콤팩트한 QFN32 패키지로 구성했다. 출력 트랜지스터 드레인과 소스 사이에 온저항이 0.8Ω으로 낮아 열 발생이 적다.
