nRF52805 블루투스 5.2 SoC, 일회용 의료제품과 스타일러스·센서·비콘 등에 적합

노르딕 세미컨덕터(Nordic Semiconductor)가 이미 널리 사용되고 있는 자사의 입증된 nRF52 시리즈에 일곱 번째로 추가된 nRF52805 블루투스 5.2 SoC를 발표했다.

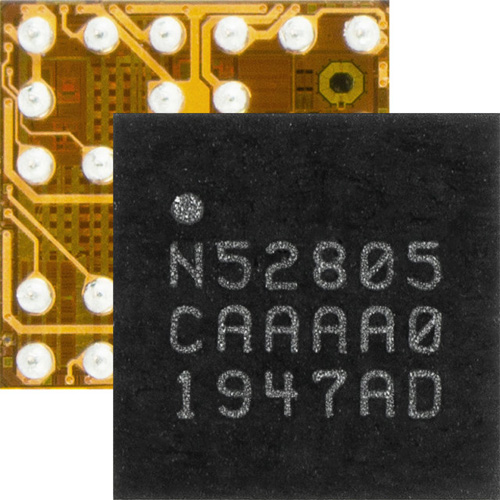

초저전력 블루투스 LE(Bluetooth Low Energy) SoC인 nRF52805는 크기가 2.48x2.46mm에 불과한 WLCSP(Wafer Level Chip Scale Package)로 제공된다. 이 WLCSP SoC는 2-레이어 PCB 설계에 최적화되어 있어 고가의 4-레이어 PCB를 사용할 필요가 없기 때문에 예산이 제한적인 소형 무선 설계에서 비용을 크게 절감할 수 있다. 이 SoC는 블루투스 LE의 2Mbps에 이르는 빠른 전송속도를 지원하며 향상된 채널 선택 알고리즘 #2(CSA #2)으로 공존성을 개선할 수 있다.

또한 nRF52805는 탁월한 효율성(65 CoreMark/mA)을 갖춘 강력한 64MHz 32bit Arm Cortex-M4 프로세서(144 CoreMark)를 내장하고 있으며 192KB 플래시와 24KB RAM을 지원한다. 멀티 프로토콜(블루투스 LE/2.4GHz) 무선은 101dBm 링크 버짓에서 최대 +4dBm의 출력 파워와 -97dBm의 수신감도(1Mbps 블루투스 LE)를 제공한다.

최대 전력 소비량은 4.6mA에 불과해

이 솔루션의 최대 전력 소비량은 4.6mA(TX 0dBM, RX 1Mbps)에 불과하며 SoC의 전류 소모량은 24KB RAM 보존 및 RTC 실행 시 시스템 오프의 경우 0.3µA, 시스템 온의 경우 1.1µA로 매우 낮다. 이 SoC는 SPI, UART, TWI와 같은 다양한 아날로그 및 디지털 인터페이스를 비롯해 2채널 12bit ADC 및 10개의 GPIO를 갖추고 있다.

노르딕은 10개의 모든 GPIO를 사용할 수 있는 9.5x8.8mm의 레퍼런스 설계를 제공하고 있으며 필요한 외부 수동부품(2개의 크리스탈 부하 커패시터 포함)은 10개에 불과하다. 이 SoC는 1.7V~3.6V의 공급 전압으로 구동되며 LDO 및 DC/DC 전압 레귤레이터가 포함되어 있다.

이 SoC는 스타일러스나 프리젠터, 센서, 비콘, 일회용 의료제품 및 네트워크 프로세서 설정과 같이 대량으로 생산되는 소형 무선 애플리케이션을 위한 블루투스 LE 솔루션으로 매우 적합하다.

nRF52805는 현재 S112 SoftDevice로 지원되며 조만간 S113 SoftDevice도 지원될 예정이다. S112 및 S113 SoftDevice(블루투스 5.1 인증 프로토콜 소프트웨어)는 2Mbps의 빠른 전송속도와 CSA #2 기능을 지원하는 메모리에 최적화된 주변장치를 위한 ‘스택’이다. 이 스택은 브로드캐스터와 동시에 주변장치로 기능할 수 있도록 최대 4개의 연결을 지원하며 연결 수와 연결 당 대역폭을 구성할 수 있어 메모리 및 성능에 최적화할 수 있다.

또한 S112 및 S113은 LE 레거시 페어링(Legacy Pairing)에 비해 보안 성능을 향상시킬 수 있는 LE 보안 연결을 지원한다. S113은 LE 데이터 패킷 길이 확장(Data Packet Length Extension)을 지원함으로써 더 빠른 전송속도를 구현하고 패킷당 오버헤드를 줄일 수 있다.

한편 노르딕의 nRF5 SDK(Software Development Kit)와 nRF52805 사용 방법에 대한 안내서도 제공된다. nRF52805 평가는 nRF52 DK(Development Kit)를 사용할 수 있으며 커스텀 개발 보드로 이행하기 전에 설계를 시작할 수 있는 좋은 하드웨어 기반을 제공한다.
