구동 제어에 필요한 부품 수를 줄여서 시스템 비용을 낮추고 보드 패턴 디자인의 신축성을 향상

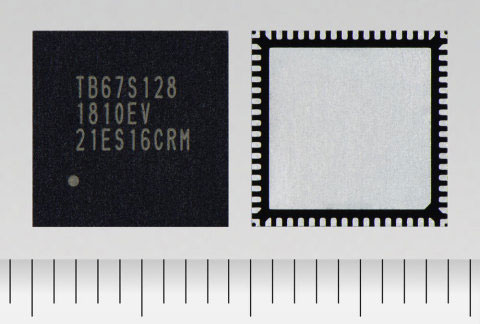

도시바 일렉트로닉 디바이스 앤 스토리지 코퍼레이션(이하 ‘도시바’)이 정격50V/5A이고 128 마이크로 스텝을 지원하는 양극 스테핑 모터 드라이버(bipolar stepping motor driver)인 ‘TB67S128FTG’를 26일 발표했다. 샘플 출하는 4월 말에 시작한다.
3D프린터, 사무기기, ATM(현금 자동 입출금기)와 현금 인출기 같은 금융 단말기, 오락기기, 가전 제품 등에는 고속, 고성능으로 제어하고 저전력을 소비하는 모터가 필요하다. 도시바는 이처럼 상충되는 요구 조건을 충족시키기 위해 대전류(정격50V/5A)에서 구동하는 새로운 모터 드라이버 IC(집적회로)에 자체 개발한 전류 최적화 기술인 AGC를 적용했다.
최근 몇 년 사이에 정확도가 높고 작동 소음이 낮은 기기의 수요가 증가하고 있다. 도시바의 새로운 모터 드라이버 IC는 128마이크로 스텝을 지원하여 정확도가 높고 진동이 약해서 기존 32 스텝 디바이스 보다 정밀도가 훨씬 더 높다. 또 이 제품은 전류 조정 기능인 SMD를 사용하여 각 모터 별로 가장 적합한 SMD 설정을 선택함으로써 모터가 구동할 때 소음과 진동을 효과적으로 줄인다.
주요 특징
1. 진동 및 소음 감소
최대 128 단계까지 고정밀도로 마이크로 스테핑하기 때문에 정확도가 높게 구동하고 32단계 제품 보다 진동이 훨씬 더 낮다[4].
2. 하이 토크(회전력) 구동 지원
대전류(정격50V/5A)에서 구동하여 더 빠른 토크 작동을 지원한다. 낮은 온(on) 저항(0.25 Ω)을 채택하여 발열량을 낮춘다.
3. 모터를 매우 효율적으로 구동하고 외부 부품을 필요 없게 한다
AGC기술이 모터의 실속(失速)을 방지하고 전력 소비를 줄이며, ACDS기술은 별도 부품을 필요 없게 하고, ADMD[5]는 속류(follow current) 기능을 향상시킨다.
4. 다양한I/F(인터페이스) 지원
사용자의 신호 소스에 따라 CLK입력이나 순차적 입력을 선택할 수 있다. 전류는 순차적 입력을 통해 직접 제어할 수 있다.
5. 오류 검출 기능 내장
과열 정지 검출 및 과전류 보호 기능이 탑재돼 있다. 또한 개방 검출 방지 기능은 조립 시 모터의 단선을 방지한다. 검출 기능이 작동되면 오류 검출 표시문자(ERR)가 나타나 장비의 안전과 매우 신뢰성 있는 디자인을 보장한다.
응용 제품
3D프린터, 감시 카메라, 전기 작동기, 가전 제품(냉장고 및 에어컨), 산업 장비(ATM같은 금융 단말기, 사무기기, 팩스기 등), 슬롯머신 등 게임기
