스마트 조명 및 밸러스트 애플리케이션에 이상적인 높은 정확성의 CV/CC 동작

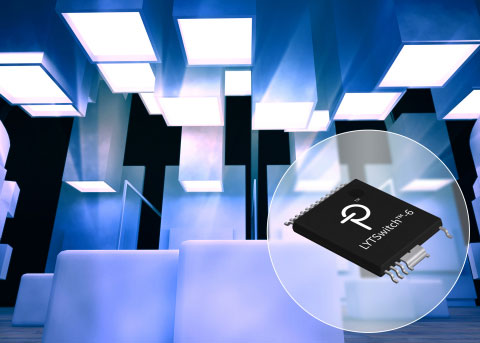

파워 인테그레이션스(Power Integrations)는 스마트 조명 애플리케이션을 위한 안전 절연 LED 드라이버 IC의 LYTSwitch™-6 제품군을 발표했다. 이 새로운 IC는 최대 65W의 깜박임 없는 출력을 제공하며 2단계 또는 일체형 PFC 지원을 위한 구성 옵션을 통해 최대 94%의 효율과 15mW의 낮은 대기 전력을 특징으로 한다.

또한 스마트 가정용 및 상업용 기구와 로우 프로파일 천장 트로퍼용 LYTSwitch-6 IC는 신속한 과도 응답을 발휘함으로써 추가적인 레귤레이터 하드웨어 없이 병렬 LED 스트링의 탁월한 크로스 레귤레이션 성능을 가능하게 하고 PWM(pulse-width-modulation) 디밍 인터페이스를 손쉽게 구현할 수 있도록 한다.



LYTSwitch-6 IC에는 정전압(CV) 및 정전류(CC) 동작이 모두 포함되어 있어 조명 제조업체로 하여금 제품 편차를 줄여 제조 및 물류 비용을 절감할 수 있게 한다. 이 새로운 IC는 어떠한 상황 또는 설치 시에 온도적으로 가능한 만큼의 빛을 제공하면서 과열을 방지하는 고급 써멀 폴드백 시스템으로 보호된다.

LYTSwitch-6 IC는 내장 650V 또는 725V MOSFET 및 2차측 FluxLink™ 컨트롤을 갖추고 있어 옵토커플러가 필요하지 않으며 전 입력에 걸쳐 부하 및 온도에 대해 3% 이내의 tolerance를 가진 정확한 CV, CC 출력을 제공한다. 플라이백 스테이지의 전력 변환은 히트싱크 없이 높은 전력 출력을 가능하게 하는 유사 공진 스위칭과 동기 정류를 사용하여 94% 이상의 효율을 달성한다.

예를 들어 추가 PFC 회로가 있는 35W, 12V, 2.92A 설계는 89% 이상의 효율을 나타냈다. 장치는 라인 전압 센싱이 있어도 유니버셜 AC 입력 조건에서 15mW 미만의 낮은 대기 전력을 제공하므로 IC가 메인 전압 서지 및 팽창으로부터 자체적으로 보호할 수 있다.

파워 인테그레이션스(Power Integrations) LED 조명 제품 마케팅 이사 Hubie Notohamiprodjo는 “LYTSwitch-6 IC는 멀티 출력을 갖춘 스마트 조명 애플리케이션에 매우 적합하다”며 “히트싱크와 옵토커플러를 없애고 출력 커패시터의 크기를 30% 줄임으로써 부품 수와 시스템 크기 또한 줄어든다”고 말했다.

LYTSwitch-6 LED 드라이버 IC는 현재 판매 중이며 1만개 단위로 가격은 개당 0.84달러이다. 89% 이상의 효율과 0.9 이상의 역률이 가능한 35W PWM 디머블 LED 파워 서플라이를 보여주는 레퍼런스 디자인(DER-637)을 파워 인테그레이션스(Power Integrations) 웹 사이트(https://www.power.com/lytswitch-6/)에서 다운로드 할 수 있다.
