텔레다인르크로이, 12-비트 고해상도 1GHz 오실로스코프 플랫폼에 10배 오버샘플링 추가된 HDO-A 시리즈 발표
  • 2017-04-05
  • 박종배 기자, jbpark@elec4.co.kr

텔레다인르크로이(지사장 이운재)가 HDO4000A, HDO6000A, HDO8000A와 MDA800A 아날로그와 혼합신호 오실로스코프를 발표했다.

4개의 고해상도 오실로스코프 제품 라인은 200 MHz~1 GHz 대의 대역폭과 12 비트 HD4096 기술을 탑재했다. HD4096 기술은 2012년도에 출시되었으며 업계에서 독보적인 존재로 남아있다.

이번 발표는 이러한 획기적인 제품들을 새로운 차원의 측정 기능으로 이끌 것이다. HDO-A 오실로스코프는 향상된 샘플링 속도 기술을 적용하여 포착된 파형을 장비의 최대 대역폭에 맞도록 최적화해 디스플레이한다.

추가적으로 차세대 원터치 MAUI® 사용자 인터페이스는 측정 설정을 놀라울 정도로 쉽게 하며 사용자들이 복잡한 이상 신호들을 디버깅할 때 놀라울 큼 빠른 측정시간을 제공한다.

마지막으로 더 빠른 프로세서, 더 큰 CPU 메모리, SSD를 탑재해 PC 시스템이 업그레이드 되었다. HDO-A 출시로 세계 가장 높은 해상도 오실로스코프가 10배 오버샘플링으로 더 강력하고 생산적이며, 가장 효율적이고 직관적인 사용자 인터페이스와 강력한 PC 시스템을 갖춘 오실로스코프가 됐다.



HDO4000A, HDO6000A, HDO8000A와 MDA800A는 우수한 애플리케이션 제공

모든 HDO시리즈는 전력전자, 자동차 전자, 고 분해능 센서 신호 임베디드/기계전자공학 디자인의 디버깅과 트러블슈팅에 이상적이다.

이 제품들은 오토모티브, 디지털 파워 매니지먼트, 전원 무결성, 물리학, 군사/항공 애플리케이션 분야에서 인기 있는 오실로스코프들이다.

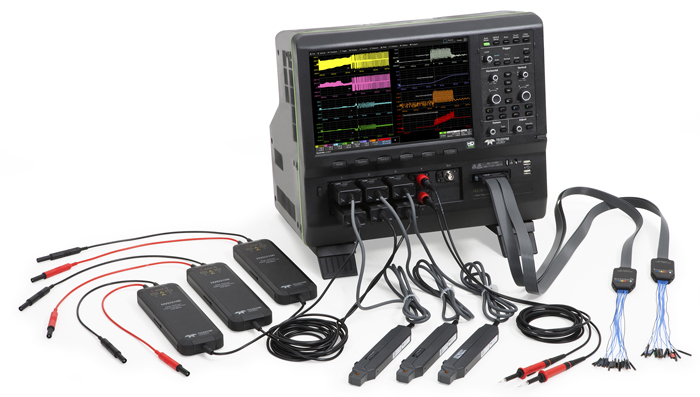

HDO8000A 시리즈가 제공하는 8채널은 고전력/삼상전력 전환 테스팅과 디지털 전력 인증에 이상적이다. HDO8000A 플랫폼을 기반으로 한 MDA800A 모터드라이브 분석기는 컨트롤 시스템 인증 완성과 마찬가지로 독특한 정적/동적 삼상 전력 표시로 삼상전력과 기계 전력 연산을 수행한다.

HDO시리즈는 최대 1 GHz의 대역폭, 최고 250 Mpt/ch 어큐지션 메모리와 12 비트 수직측 분해능을 갖춘 고사양 제품들이다. 또한 혼합신호 오실로스코프(MSO) 옵션과 모델이 있다. 모든 HDO 시리즈는 광범위한 시리얼 트리거, 디코드, 측정/그래프와 아이 다이어그램 (TDME) 옵션을 제공한다.

위 모든 것들은 많은 다른 다용도와 특정 애플리케이션 프로브와 소프트웨어 옵션과 결합되어 HDO 시리즈를 업계에서 인기제품으로 이끌었다.

HD4096 고해상도 기술

HD4096 고해상도 기술은 높은 샘플링 속도 12 비트 ADCs, 높은 신호대 잡음비의 앰프, 낮은 노이즈 시스템 설계에서 기인한다. 이 기술은 HDO-A 오실로스코프들이 다른 오실로스코프들보다 16배 높은 분해능에서 최고 1GHz 신호의 포착과 디스플레이를 가능하게 한다.

HDO-A 오실로스코프들에서 HD4096 기술은 장비의 최대 대역폭에서 포착한 파형을 자동으로 최상으로 디스플레이하는 향상된 샘플링 속도 기술에 의해 확장됐다.

원터치 MAUI® 사용자 인터페이스

모든 HDO-A 오실로스코프는 텔레다인르크로이의 오랜 사용자 인터페이스 역사를 확장시키는 원터치 MAUI 기능을 탑재했다. 원터치 MAUI는 한번의 디스플레이 터치로 모든 일반 동작이 가능하여 편리성과 효율성을 극대화한다.

이 사용자 인터페이스는 손가락을 움직이지 화면에서 떼지않고 복사, 채널 설정, pinch, 연산, 파라미터 측정이 가능한 혁신적인 드래그-앤-드롭기능을 갖췄다.

드래그, 드롭, 핀치, 쓸어내리기와 같은 일반 동작으로 오실로스코프를 직관적으로 동작시킬 수 있다. ‘새로 추가하기(Add New)’ 버튼을 사용하면 트레이스와 파라미터를 손가락 터치로 빠르게 새로운 채널, 연산 또는 측정 파라메터를 활성화할 수 있고, 손가락으로 가볍게 쓸어내려 파라메터, 트레이스를 바로 제거할 수도 있다. 요약하면 원터치 MAUI는 측정 셋업을 단순화하고, 오실로스코프 작동에 비교할 수 없는 효율성과 직관성을 가져다 주는 특별한 터치스크린 작동 세트다.

폭넓은 시리얼 데이터 툴

텔레다인르크로이는 자동화 표준 컴플라이언스 패키지부터 다양한 디버깅 툴킷까지 모든 시리얼 데이터 테스트를 위해 HDO-A 오실로스코프에 장착할 수 있는 다양한 옵션 소프트웨어 팩키지를 제공한다. 프로토콜 전용 측정과 아이다이어그램 패키지는 시리얼 데이터 이상신호에 비교할 수 없는 통찰력을 제공한다.

이러한 특별한 패키지는 업계 가장 강력한 트리거/디코드 소프트웨어를 보완하여 시간에 따라 추출된 디코드 데이터를 플롯하고, 버스 타이밍 측정을 수행하며, 표준 또는 사용자가 정의한 마스크 테스트를 수행할 수 있도록 아이 다이어그램을 생성하는 기능을 제공한다.

혼합신호 모델의 16개 디지털 라인은 이상 타이밍 분석 또는 디지털 디자인의 일반 디버그를 위한 트리거, 디코드, 측정에 사용된다. 이것은 아날로그 채널을 물리층 결함 관찰을 위해 따로 둘 수 있도록 한다.
