아나로그디바이스(www.analog.com)가 높은 동적 범위와 통합 레벨을 갖춰, 셀룰러 인프라 및 마이크로파 점대점 무선 장치 같은 다양한 광대역 통신 애플리케이션에 적합한 쿼드러처 복조기인 ‘ADRF6806’과 ‘ADRF6807’을 선보였다.

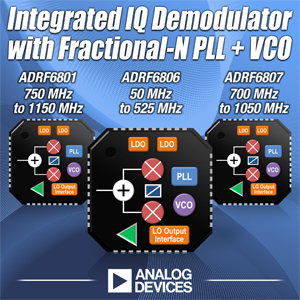

ADI RF IC 포트폴리오의 최신 제품인 ADRF6806 및 ADRF6807 복조기는 각각 50MHz~525MHz와 700MHz~1050MHz에서 동작한다. 두 제품 모두 고성능 PLL을 통합한 IQ 복조기 1개와 저잡음 전압 제어 오실레이터(VCO) 1개, 그리고 2개의 저전압 강하 레귤레이터(LDO)를 포함하고 있다.
ADRF6806 및 ADRF6807은 3개의 RF 기능을 단일 디바이스에 통합하고 있는 업계에서 유일한 쿼드러처 복조기로서, 보드 공간 및 BOM(Bill of Material) 비용을 절감하고 디자인을 간소화한다.
또 이들 제품은 탁월한 입력 IP3 및 입력 P1dB를 구현하는 고성능 믹서 코어를 사용하여 넓은 동적 범위에 대해 매우 우수한 출력 잡음 특성을 제공한다. 사용자는 SPI 포트를 통해 분수 분주형(Fractional-N) PLL 기능, 복조기 LO 디바이더 기능, 다중 최적화 기능, 저전력 모드를 제어할 수 있을 뿐 아니라 1개의 외부 LO도 사용이 가능하다.
ADRF6806는 주파수 범위가 50MHz~525MHz이며, ADRF6807는 700MHz~1050MHz이다. 이들 두 쿼드러처 복조기의 주용 사양은 ▲12.2dBm의 입력 P1dB, 28.5dBm의 입력 IP3, 12.2dB의 잡음 지수 (DSB), 1dB의 전압 변환 이득 ▲0.5° 이하의 위상 정확도, 0.1dB 이하의 진폭 정확도 ▲베이스밴드 복조 대역: 135MHz (3dB 대역폭) ▲PLL 프로그래밍을 위한 SPI 시리얼 인터페이스 등이다.
* 구매 등의 제품 추가 정보는,
http://www.analog.com/ADRF6806
http://www.analog.com/ADRF6807
