모듈형 멀티채널 오실로스코프 시스템 LabMaster 9 Zi-A 발표

디지털 오실로스코프 전문업체인 르크로이코리아(www.lecroy.co.kr)가 20채널에서 최고 45GHz 대역폭을 구현한 멀티채널 오실로스코프 시스템 'LabMaster 9 Zi-A 시리즈'를 선보였다.
LabMaster 9Zi-A는 르크로이의 오실로스코프 제품 라인 중 최고 사양의 모듈형 시스템으로서 르크로이는 추후 LabMaster 9Zi-A 제품군을 기반으로 초 고대역 오실로스코프를 개발할 계획이라고 밝혔다. LabMaster 9Zi-A는 120GS/s 샘플 속도와 768Mpts의 메모리를 제공한다. 아울러 1~20채널, 13~45GHz 대역폭 범위에서 다양한 옵션을 제공하므로 사용자가 필요에 맞게 유연하게 구성할 수 있다.

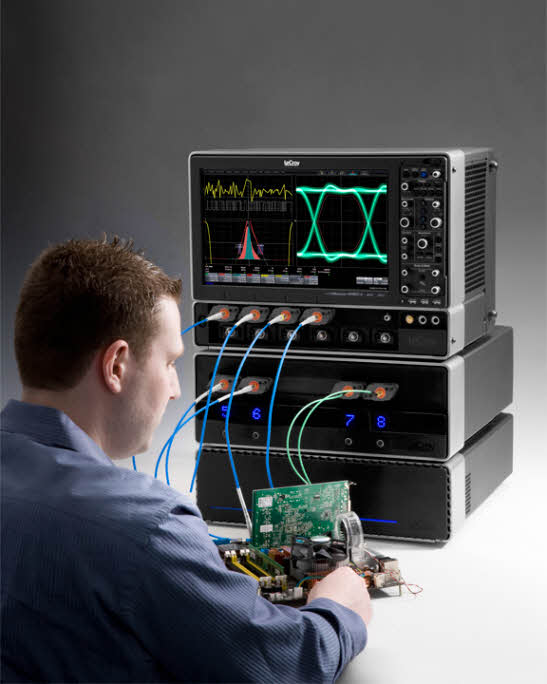

LabMaster 9 Zi-A 시스템 구조는 오실로스코프의 신호 포착 기능을 디스플레이와 제어 및 프로세싱 기능과 별도로 분리하여 주 포착 모듈인 '마스터'와 옵션 포착 모듈인 '슬레이브'로 구성된다. LabMaster의 마스터(오실로스코프 메인 장비) 포착 모듈은 디스플레이, 제어, 단일 포착 모듈을 하나로 통합한 유닛이다. 슬레이브 포착 모듈은 주 모듈(마스터)에 추가하여 사용한다.
각 마스터와 슬레이브는 13, 16, 20, 30, 45GHz 대역폭 중 선택 가능하며 20 GHz에서는 최대 256Mpts의 메모리를, 30GHz에서는 512Mpts를, 45GHz에서는 768Mpts의 메모리를 사용할 수 있다. 최대 4개의 슬레이브를 하나의 마스터에 추가할 수 있고 20채널에서는 20GHz를, 10채널에서는 30GHz를, 그리고 5채널에서 45GHz를 사용 가능하다. 슬레이브 포착 모듈은 채널 증가에 따른 비용을 절감하도록 파격적인 가격으로 제공된다. 이제 고가의 프로브를 구매하는 것보다 스코프 채널을 추가하는 것이 더 경제적인 방법이 되었다. 차동 프로브나 증폭기 대신에 스코프에 직접 케이블을 연결하는 방식을 통해 신호의 노이즈를 3dB 이상 낮출 수 있다. 사용자는 완벽한 측정 시스템을 통해 신호 품질을 더욱 자신있게 검증할 수 있다.
강력한 서버 기반의 CPU가 내장되어 있어서 LabMaster가 방대한 양의 데이터를 처리하도록 지원한다. 르크로이의 독자적인 ChannelSync 기술을 통해 LabMaster의 ‘마스터’ 모듈과 ‘슬레이브’ 모듈을 연결하면 하나의 시스템으로 동기화된다. 특히 대역폭과 채널 수를 쉽게 업그레이드할 수 있도록 개발되었다. 채널싱크(ChannelSync)는 20개의 서로 다른 채널을 연결할 때에도 하나의 오실로스코프 시스템처럼 통합하는 동기화 기능이다. 처음에 낮은 대역과 적은 채널로 초기 구매했더라도 향후 필요에 따라 포착 모듈을 추가하면 채널 수와 대역폭 확장이 가능하다. 하나의 시스템에서도 필요에 따라 대역폭을 다양하게 구성할 수 있다. LabMaster 9Zi-A 포착 모듈을 기존 시스템에 추가하여 대역폭과 채널 수를 확장하면 차세대 초고속 기술 문제에 대응할 수 있다.
단일 10GHz 분산 클럭 신호가 발생되어 마스터 포착 모듈에 적용되는데, 이 신호는 최대 4개의 슬래이브 포착 모듈에도 동시에 사용된다. 10GHz 클럭의 주파수는 일반적으로 랩 실험장비를 동기화할 때 사용하는 10MHz 레퍼런스 클럭보다 1000배나 빠른 속도를 가지므로, 연결된 모든 포착 모듈에서 더 정확한 타임베이스와 정밀한 동기화가 가능해진다.  그 결과 모든 채널 간에 275fs rms의 매우 낮은 지터 값을 갖는다.
LabMaster 9Zi-A는 최첨단 기술을 통해 28~32Gb/s SERDES, 멀티레인 시리얼 데이터(40/100GbE, PCIe Gen3), 코히런트 모듈레이션 광 통신 등과 같은 향상된 고속 데이터의 전송 및 통신의 개발에 적합하다. 이러한 고속 기술들은 클라우드 컴퓨팅, 휴대형 컴퓨터, 스트리밍 비디오 시장에서 증가하는 네트워크 트래픽 양을 처리하는 데 필수적이다. LabMaster 9 Zi-A는 여러 채널 수와 높은 대역폭이 모두 요구되는 방위 및 항공산업의 응용분야에 이상적이다.
한편 르크로이는 세계에서 가장 높은 대역폭과 채널 용량을 제공하는 LabMaster 9Zi-A의 추가 모듈을 개발하여 2011년 말까지 발표한다는 계획을 내놓았다.


이재용 기자(hades@eucrastine.com)
