텔레다인르크로이가 아날로그 8채널, HD4069 기술 기반의 12비트 수직축 분해능을 제공하는 HDO8000과 로우엔드 시장을 겨냥한 웨이브서퍼(WaveSurfer) 3000 오실로스코프를 출시했다. 텔레다인르크로이의 오창훈 기술지원팀 부장은 “새로운 HDO8000 시리즈는 현재 출시된 단일 모델 중 가장 많은 8채널과 12비트 수직축 분해능을 제공해 사용자가 더 쉽고 편리하게 신호를 확인할 수 있다”고 말했다.

HDO8000 오실로스코프는 더 많은 채널(8채널)과 정밀한 측정을 가능케 하는 분해능(12비트), 1 GHz 대역폭의 빠른 속도가 장점이다. 또한 혼합 신호 측정과 광범위한 시리얼 데이터 분석, 긴 메모리와 다양한 프로브 옵션 및 액세서리들도 함께 제공한다. 오창훈 부장은 “기존 고객은 8채널을 사용하기 위해 일반적으로 사용되는 4채널 오실로스코프 2대를 연결해 사용하는 번거로움이 있었다”며 “HDO8000 시리즈는 아날로그 8채널을 탑재함은 물론, 16개의 디지털 라인을 옵션으로 제공해 총 24채널로 고객의 편의를 증대할 수 있다”고 말했다.

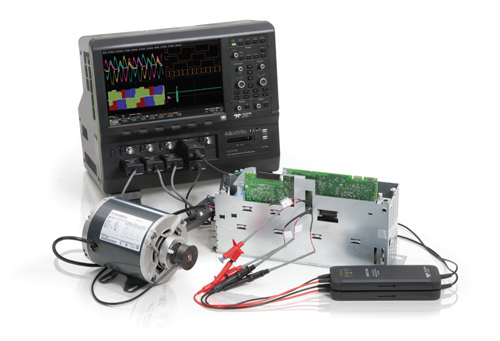

HDO8000은 삼상 전력 전자 시스템 분석에 적합하다. 특히 분산 전력 발전시스템(태양광 PV, 풍력 등)과 하이브리드 전자 및 전기자동차 시스템과 같이 특화된 고전력 삼상 에너지 변환 응용분야의 전력전자 시장에서 유용할 전망이다. 전기 모터와 다양한 주파수(모터) 드라이브의 효율성을 높이려는 수요도 삼상 전력 전자 시장의 수요를 이끄는 주요 요인으로 꼽을 수 있다.

새로운 오실로스코프는 오토모티브 전자 컨트롤 유닛(ECUs), 소비 가전(e.g. 세탁기, 냉장고 등), 산업용 시스템(로보틱스 등)과 같이 파워, 클록, 디지털 로직, 시리얼 데이터, 아날로그 센서 신호 등 복잡한 전력 전자 신호가 포함된 애플리케이션의 임베디드 시스템을 디버깅하는 데 매우 유용하다. 또한 더 많은 채널과 더 높은 분해능이 임베디드 시스템을 더욱 빠르게 검증할 수 있다.

HD4096 고분해능 기술

HD4096 고분해능 기술은 빠른 샘플속도의 12비트 ADC와 높은 신호대잡음비를 제공하는 앰프, 그리고 낮은 노이즈의 시스템 아키텍처가 결합된 기술이다. 이 기술을 통해 고분해능 오실로스코프는 기존 스코프보다 16배 더 높은 분해능으로 최고 1 GHz 대역폭에서 신호를 포착하고 디스플레이할 수 있다. 또한 HDO8000 시리즈는 ERES(Enhanced Resolution) 필터링을 통해 최대 15비트까지 수직축 분해능을 추가로 확장해 사용할 수 있다.

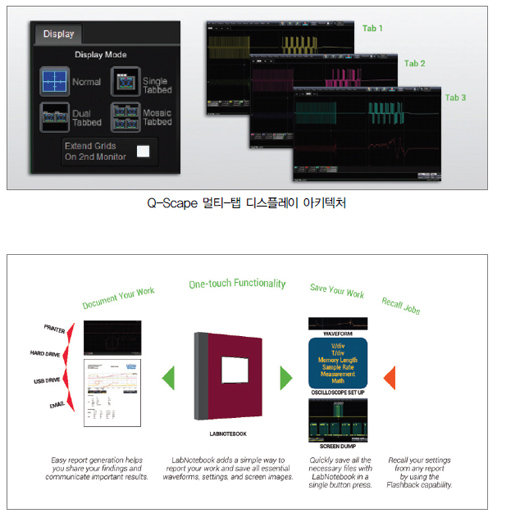

HDO8000은 더욱 확장된 디스플레이 영역과 높은 분해능으로 WQXGA (3840 x 2160 pixels) DisplayPort 1.2 비디오 출력을 탑재했다. MATLAB 등의 추가 응용 프로그램이 보통 작은 화면으로 제공되는 반면, Q-Scape 탭 디스플레이 방식의 HDO8000에서는 큰 화면으로 관측할 수 있다.



파워 분석에 적합

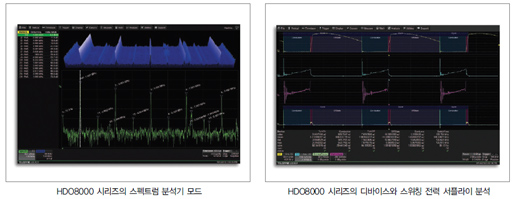

HDO8000은 채널당 50 Mpts의 포착 메모리에 추가로 100 Mpts 또는 250 Mpts의 옵션 메모리를 제공한다. 긴 포착 메모리는 저속 PWM(pulse-width modulated)을 갖는 시리얼 데이터 또는 아날로그 센서 신호와 고속 마이크로프로세서 신호가 동시에 포착되는 전력 전자 및 임베디드/메카트로닉스 시스템에 적합하다. 텔레다인르크로이는 주파수와 시간 도메인 분석을 위해 Track, Trend, Histogram을 비롯하여 광범위한 연산 및 측정에서 풍부한 툴들을 제공한다. 이외에도 기타 다양한 애플리케이션 기반 소프트웨어 옵션을 이용할 수 있다.

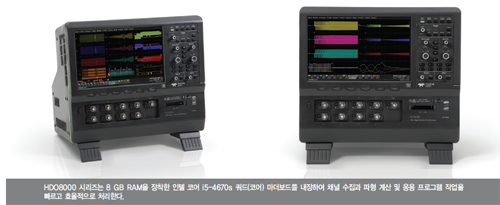

새로운 HDO8000 시리즈는 8 GB RAM을 장착한 인텔 코어 i5-4670s 쿼드(코어) 마더보드를 내장하여 채널 수집과 파형 계산 및 응용 프로그램 작업을 빠르고 효율적으로 처리한다. 100 Mpts와 250 Mpts의 오실로스코프 메모리 옵션을 추가하면 마더보드의 메모리도 32 GB RAM으로 업그레이드할 수 있다. 한편 HDO8000은 350 MHz(HDO8038), 500 MHz(HDO8058), 1 GHz(HDO8108) 모델로 구성됐다.


웨이브서퍼, 고급 UI 기술 탑재

이와 함께 텔레다인르크로이는 MAUI 고급 사용자 인터페이스를 특징으로 하는 프리미엄 보급형 오실로스코프 웨이브서퍼(WaveSurfer)3000 시리즈를 발표했다. 이 고급 사용자 인터페이스는 10.1인치 터치스크린 디스플레이에서 다양한 측정 툴과 여러 장비 기능을 통합한 사용자 중심의 인터페이스로 고급 기종의 오실로스코프에만 적용됐던 기술이다.


웨이브서퍼3000 오실로스코프는 200 MHz ~ 500 MHz 대역폭 범위에서 채널당 10 Mpts 메모리와 4 GS/s 샘플 속도를 제공한다. 또한 펑션 발생기를 내장한 파형발생기, 시리얼 데이터의 트리거와 디코드를 제공하는 프로토콜 분석기, 16채널의 혼합 신호 측정이 가능한 로직 분석기 등 다기능 장비로 활용할 수 있다.

웨이브서퍼3000은 초당 130,000회의 매우 빠른 파형 업데이트 속도, 파형을 되돌려 볼 수 있는 히스토리 모드, 웨이브스캔(WaveScan) 고급 검색기능 등 파형의 오류 탐지를 위한 탁월한 성능을 제공한다. 또한 고급 능동 프로브 인터페이스를 통해 고전압, 고주파, 전류, 차동 신호 등 다양한 신호를 측정할 수 있다.
