르크로이(www.lecroy.co.kr)는 이전에 발표했던(2010년 2월) 최고 25 GHz의 솔더인 타입 WaveLink 프로브 제품에 새로이 22 GHz 포지셔너(브라우저) 팁을 추가했다.

르크로이의 WaveLink 고 대역폭 차동 프로브는 뛰어난 상승시간, 높은 프로브 임피던스와 낮은 노이즈 성능을 제공한다. 새로운 Dxx05-PT 포지셔너 팁은 르크로이 25GHz 또는 그 이상 대역의 오실로스코프와 함께 사용할 경우, 최고 22 GHz의 대역폭과 19ps(10-90%)의 상승시간을 가진다. 또한 포지셔너 팁과 프로브 앰프 어셈블리는 중간 대역에서 우수한 프로브 임피던스 - 6GHz에서 160 Ohms, 13 GHz에서 450 Ohms, 16 GHz에서 240 Ohms, 20 GHz에서 210 Ohms-를 제공한다. 이러한 성능의 결합은 차세대 시리얼 데이터 신호의 특성을 정확하게 측정하는 데 필수적이며, 다른 유사한 대역의 프로브와 비교할 때 직접 케이블을통하여 신호를 입력했을 경우와 비슷한 신호 충실도를 갖는다.

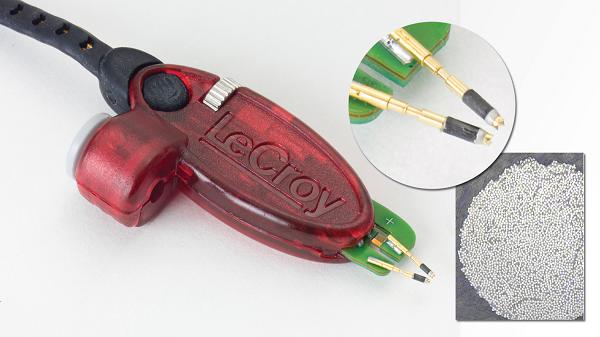

새로운 Dxx05-PT 포지셔너 팁은 고급 디자인과 재료를 사용해서 최적의 브라우저 신호 충실도와 로딩을 구현해냈다. 이 팁은 프로빙 하는 지점에서 기생 임피던스를 최소화할 수 있도록  전용 저항을 부착한 탄소 섬유 합성 포고-핀 팁으로 구성됐다. 이 전도성을 가진 탄소 섬유는 스킨 효과를 제거하고, 주파수에 대하여 거의 일정한 저항을 제공한다. 가장 빠른 상승시간과 가장 낮은 전기적인 노이즈로 뛰어난 신호 충실도를 얻을 수 있다. 또한 포지셔너 팁은 초소형 사이즈로서 협소한 공간에서도 프로빙이 간편하고, 좁은 장소에서 높은 대역의 신호를 프로빙할 때 특히 이상적이다. 다양한 포지셔너를 활용하여 매우 가까운 거리에 여러 개의 프로브를 쉽게 위치시킬 수 있다. 또한 휴대형 손잡이를 이용하여 디버깅시에 직접 프로빙을 할 수 있다.

새로운 Dxx05-PT 포지셔너 팁은 기존에 구매한 르크로이 WaveLink 차동 프로브 (Dxxs05 시리즈) 와 플랫폼/케이블 어셈블리에 재구성된 액세서리 키트 (파트넘버 Dxx05-PT-KIT)로 판매된다. 이 키트는 XYZ 포지셔너로 연결하는 다양한 역학적 포지셔닝 소자를 포함하고 있고, 여분의 탄소 합성 포고-팁을 제공한다.

뛰어난 프로브 노이즈와 상승 시간
WaveLink 고 대역 프로브는 고급 차동 진행파(전용) 증폭기 구조를 내장하여, 뛰어난 고주파 광대역 성능을 얻을 수 있다. 진행파 (전용) 증폭기는 보통 초 고주파 광대역 증폭기에서 사용된다. 이 다양한 단계의 증폭 구조가 단계별로 게인을 최대화해 주며, 매우 낮은 프로브 노이즈(1.6 mVrms @ 13 GHz, 1.8 mVrms @ 16 GHz and 2.5 mVrms @ 20 GHz, and 2.8 mVrms @ 25 GHz)를 통해 프로브 감쇠는 최소화(13-16 GHz 프로브에서 3.5 X, 20-25 GHz 프로브에서 4.5X) 해 준다. 이 증폭기는 충분한 대역폭을 제공함으로써 동일한 대역폭의 WaveMaster 8Zi 시리즈 오실로스코프와 함께 사용할 경우 빠른 상승 시간을 지원한다. 프로브와 오실로스코프의 상승시간이 오실로스코프 단독의 상승시간과 동일하다는 것은, 중요한 측정 업무에서 오실로스코프의 상승시간(그리고 대역폭)에 영향을 미치지 않고 오실로스코프 프로브를 사용할 수 있다는 것을 의미한다. 특히 PCI Express처럼 여러 개의 래인을 갖는 프로토콜의 여러 차동 신호 측정이 필요한 경우 오실로스코프의 채널 수 확보는 매우 중요한 요소이다.

업계 최고의 AC 프로브 임피던스가 낮은 회로 로딩을 제공
새로운 WaveLink 프로브는 13GHz-20GHz의 경쟁 제품과 비교했을 때 고주파에서 가장 낮은 AC 로딩 (Zmin)을 제공하며, 25 GHz 솔루션에서는 르크로이가 유일하게 해당 대역의 오실로스코프와 프로브 조합을 제공하는 업체이다.

프로브를 회로의 50Ω 전송단에 연결할 때 회로의 어떤 전기적인 신호는 프로브를 통해 전송되고 어떤 신호는 전송단에 머물 수 있다. 만약 프로브 임피던스가 높다면, 프로브를 통과한 전기적인 신호는 적고, 회로에는 더 많은 신호가 남게 될 것이다. 낮은 프로브 임피던스는 반대의 효과를 가진다. 일반적으로 프로브 제조사들은 DC 또는 DC에 가까운 주파수 대역에서는 매우 높은 프로브 임피던스를 제공하고 있지만, 고주파 신호들른 낮은 주파수 범위에서는 중요한 주파수 성분을 갖지 않는 것이 일반적이다. 엔지니어들은 매우 높은 주파수 범위에서 (특히 최대 프로브 주파수에 접근할 때) 프로브가 어떤 측정을 하도록 설계되고 등급이 매겨졌는지를 알기 위해 프로브의 로딩값을 알아야 한다. 이 영역에서 WaveLink 고 대역 차동프로브는 경쟁 제품에 비해 중간 대역에서 훨씬 높은 임픽던스를 제공한다. 결과적으로 WaveLink 프로브는 높은 신호 충실도를 제공하며, 회로와 측정에 어떠한 영향 없이 전기 신호를 재생해낸다.

최고 대역폭의 솔더인 리드
르크로이의 25 GHz  솔더인 리드는 현재 업계에서 가장 빠른 솔더인 솔루션이다. 솔더인 리드 연결은 엔지니어가 가장 많이 사용하며 높은 신호 충실도가 중요한 측정에서 가장 적합한 솔루션으로 평가받는다. 르크로이의 25GHz 솔루션은 경쟁업체들이 제공하는 16GHz-20GHz 솔루션을 능가하는 제품이다.

즉시 이용 가능한 프로브 시스템
솔더인과 포지셔너 팁 솔루션을 모두 구매하길 원하는 고객을 위해 르크로이는 13, 16, 20, 25 GHz 대역에 모두 연결할 수 있는 “PS” 프로브 시스템을 제공한다. 각 “PS” 프로브 시스템은 르크로이 오실로스코프에 연결할 수 있는 프로브 증폭기, 플랫폼/케이블 어셈플리 (필요시 어댑터 제공)를 제공하며, 솔더인과 포지셔너 팁 모두를 포함한다.
