새로운 리드 릴레이 매트릭스 카드로 뛰어난 구성의 유연성과 다채널 구성 특성 제공

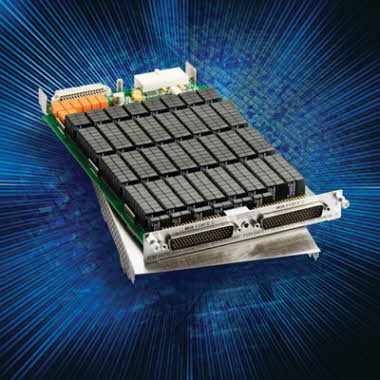

첨단 전자 계측기 및 시스템을 선도하는 키슬리 인스트루먼츠(www.keithley.com)는 모델 3732 쿼드 4x28 초고밀도 리드 릴레이 매트릭스 카드를 출시했다. 이 카드는 448개의 1극(single-pole) 매트릭스 교차점을 제공하며, 다중 기기 연결을 비롯해 높은 교차점 밀도와 빠른 속도가 요구되는 자동 스위치/측정 애플리케이션을 위해 특별히 고안되었다. 고속 메모리 인터페이스 보드 또는 차세대 IC 소켓의 낮은 레벨의 접촉 저항 테스트와 같은 다양한 HPC(high pin count) 연구 개발 및 생산 테스트 분야에 이상적인 솔루션을 제공한다.
매트릭스 스위칭 구성은 다중 입출력 연결(Multi in Multi out)이 가능해 시스템 설계자들이 테스트 시 많은 유연성을 갖도록 했으며, 매트릭스 스위치 카드는 특히 시스템이 여러 기기와 멀티 핀 디바이스 간에 연결을 해야 하는 어플리케이션에 유용하다. 모델 3732에는 4개의 고속 리드 릴레이 뱅크가 있는데, 각 뱅크는 4행 및 28열(4X28)로 구성되어 있으며, 총 448개의 1극 교차점을 제공한다.
이 릴레이는 매트릭스 사이즈가 기존 및 향후 애플리케이션에도 쉽게 적용될 수 있도록 다른 형식으로 변경 구성이 가능하다. 예를 들어, 카드에 포함된 뱅크 구성 릴레이는 외부 배선 없이 단일 4X112 매트릭스 또는 2개의 절연 4x56 매트릭스 형태로 매트릭스 뱅크를 자동적으로 변경 구성하도록 해준다.
이 카드는 아날로그 백플레인 릴레이를 가지고 있어 카드에서 다른 카드와 열(Column)이 자동으로 확장될 수 있는데, 모델 3732 매트릭스 카드 6개를 이용하면 단일 메인프레임에서 최대 4x672까지 가능하다. 모델 3732는 또한 듀얼 4x28 또는 단일 4x56 구성이 가능하도록 자동으로 릴레이를 짝(pair)을 지어 2극 스위칭을 지원한다. 이 카드는 이러한 릴레이 기술에서 종종 발생되는 스위칭 에러를 최소화하기 위해 낮은 접촉 전위 및 저전류 오프셋 모두를 제공하는 드라이 리드 릴레이를 사용한다.
뿐만 아니라, 이들 릴레이는 최대 1.2A의 전달 전류에서 최대 200V까지 스위칭이 가능한데, 이는 다른 고밀도 카드 기반의 매트릭스 솔루션에서는 불가능하다. 고속 스위칭 및 긴 수명을 자랑하는 이들 리드 릴레이는 자동화 테스트 어플리케이션에 사용되는 스위칭 시스템에서 필수 규격인 0.6ms의 스위칭 속도와 무부하 상태에서 109회 이상의 동작 성능을 제공한다.
모델 3732는 2개의 78핀 수형(male) D서브 커넥터를 사용해 신호 및 구성 연결을 한다. 매칭 D서브 케이블 및 스크류 터미널 블록 등의 액세서리 이용도 가능하다.
모델 3732는 시리즈 3700 시스템 스위치/멀티미터 및 플러그인 카드 제품군의 최신 제품이다. 이와 같은 계측기는 사용자들에게 저잡음 및 고성능 멀티미터 측정 기능이 통합된 계측장비 급의 스위칭 정확도와 유연성을 제공한다. 최대 7-1/2 디지트 분해능과 함께 이들 단일 장비 솔루션은 다양한 범위의 연구 및 제품 개발 애플리케이션에 적합하다.
시리즈 3700 계측기는 다중 원격 인터페이스(LXI Class B, GPIB 및 USB) 및 다양한 종류의 카드를 제공하여 멀티 채널 테스트에 최적화 된 다양한 기능들을 포함하고 있다. 또한 이더넷 사용자들을 위해 장비의 온 보드 웹 페이지를 통해 사용이 편리한 임베디드 그래핑 툴 킷이 제공되고 있는데, 이는 이용하기가 쉬울 뿐만 아니라 포인트/클릭 시스템 구성, 테스트 시퀀싱 및 데이터 분석이 가능하다. 키슬리의 내장된 테스트 스크립트 프로세서(TSP짋) 기술은 PC와 같은 기능성을 장비에 결합시켜 탁월한 시스템 자동화, 속도 및 유연성을 구현한다. 매번 바뀌는 테스트 요건에 맞추어 쉽게 시스템 확장을 할 수 있도록 해주는 TSP 링크 고속 통신 버스는 고속 I-V 소스 및 측정 기능 추가를 위해 시리즈 2600A 시스템 소스미터(SourceMeter짋) 계측기와 문제 없이 통합될 수 있도록 하는데 이용된다.
