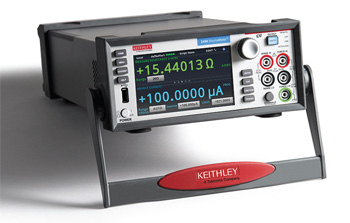

키슬리 인스트루먼트가 4세대 소스미터(2450 SourceMeter)를 출시했다. 새로운 소스미터는 Touch와 Test, Invent에 중점을 둔 제품이다. 이 같은 콘셉트는 앞으로 키슬리의 제품 디자인에 지속해서 담아낼 예정이다. 키슬리의 Jonathan Tucker 선임 마케팅 및 제품 담당자는 “2450 SMU는 고객이 장비를 더 쉽고 스마트하게 개발에 활용하도록 터치스크린 그래픽 사용자 인터페이스를 탑재해 엔지니어가 작업을 가속화 및 간소화하는 데 유용하다”고 말했다.



키슬리의 2450 SourceMeter SMU 계측기는 직관적인 터치스크린 및 아이콘 기반 제어 기능과 다기능성을 결합한 제품으로 다변화되고 있는 측정 환경에서 큰 장점을 가진다. Jonathan Tucker 선임 마케팅 및 제품 담당자는 “오늘날 소수 엔지니어만이 깊이 있는 테스트 측정 교육과 경험을 가졌고, 젊은 엔지니어는 하드웨어보다 소프트웨어를 지향해 업무 기술이나 지식이 부족한 경향이 있다”며 “2450 SMU는 멀티터치 인터페이스를 통해 빠른 응답과 즉각적인 정보를 제공해 고객 편의를 배가시켰다”고 말했다.
2450 SMU는 제품 디자인/개발 주기 단축 및 테스트 엔지니어링 인원 축소를 비롯한 최근 시장의 변화를 반영했다. 또한 일반적인 계측기 사용자의 폭도 넓혔다. 특히 시장과 사용자 측면의 모든 변화를 수용하기 위해 상황 인식 도움말 기능과 계측기 구성을 신속하게 할 수 있는 ‘빠른 설정’ 모드, 측정 데이터를 사용 가능한 결과물로 신속하게 변환하는 그래프 작성 기능 등, 경쟁 솔루션보다 더 빠르게 답을 얻을 수 있는 다양한 사용 편의 기능을 탑재했다.

경제적인 비용으로 통합 솔루션 제공
2450 SMU는 2400 SourceMeter SMU 계측기(1995년 출시)와 시리즈 2600B 시스템 SourceMeter SMU 계측기 제품군의 정밀한 디자인을 기반으로 한다. 또한 전원 공급 장치와 실 전류 소스, 6-1/2 자릿수 멀티미터, 전자 부하 및 트리거 컨트롤러를 고도로 통합한 하나의 하프랙 계측기이다. 특히 이러한 모든 기능을 탑재해 I-V 시스템과 커브 트레이서, 반도체 애널라이저의 기능을 경제적인 비용으로 통합 제공한다. Jonathan Tucker 선임 마케팅 및 제품 담당자는 “엔지니어는 인터페이스 단순화와 빠른 측정 속도, 쉬운 작동법 등을 원한다”며 “모델 2450은 터치를 통해 데이터 접근에 용이함은 물론, 내비게이션 휠을 사용해 누구나 쉽고 빠르게 사용할 수 있다”고 말했다.



2540 SMU의 주요 특징

벤치탑 애플리케이션 기능
- 풀 컬러 5인치 터치스크린 사용자 인터페이스: 풀 컬러 디스플레이와 대형 화면에 디스플레이되는 문자로 가독성이 높다. 간소한 아이콘 기반 메뉴 구조를 통해 한 번의 터치로 모든 측정 설정 패널에 접근할 수 있다.
- 탁월한 저전류 성능으로 넓은 측정 범위 제공: 새로운 저전류(100 nA, 10 nA) 및 저전압(20 mV) 범위는 벤치탑 시스템에 별도의 저준위 계측기를 추가로 구비할 필요가 없다. 후면부 Triax 케이블 연결은 저준위 측정 성능을 저하할 수 있는 값비싼 케이블 어댑터의 필요성을 없앤다.
- 내장된 상황 인식 도움말 기능: 터치스크린을 통해 필요시, 도움말 정보가 제공되어 설명서를 살펴봐야 하는 경우를 최소화한다.
- 오류 및 이벤트 로깅: 터치스크린에 오류 메시지와 이벤트 로그가 표시되어 계측기 오류 진단을 간소화하고 생산성을 높여준다.
시스템 수준 애플리케이션 기능
- 일반적으로 발생하는 GPIB 트래픽 문제를 제거해 높은 테스트 처리량을 제공한다.
- TSP 링크 유닛 간 통신 버스: 메인프레임 기반 시스템 사용자와 달리 모델 2450 사용자는 전원 또는 채널 수 제한이 없다. TSP 링크 연결은 여러 2450 및 시리즈 2600B SMU 계측기와 모델 3706A 스위치/멀티미터를 포함한 다른 TSP 계측기와의 시스템 확장을 지원한다.
- 모델 2400 레거시(legacy) 모드: 모델 2450은 기본 2450 SCPI 작동 모드 외에 기존 2400 SCPI 프로그램과의 하위 호환성을 위해 2400 SCPI 작동 모드도 제공한다.
- PC 연결 및 자동화: 후면 Triax 커넥터, 다양한 계측기 통신 인터페이스(GPIB, USB 2.0, LXI/이더넷), D-sub 9핀 디지털 I/O 포트(내/외부 트리거 신호 및 핸들러 제어용), 계측기 인터록 제어, TSP-링크 커넥터가 다양한 계측기 테스트 설정을 간소화한다.

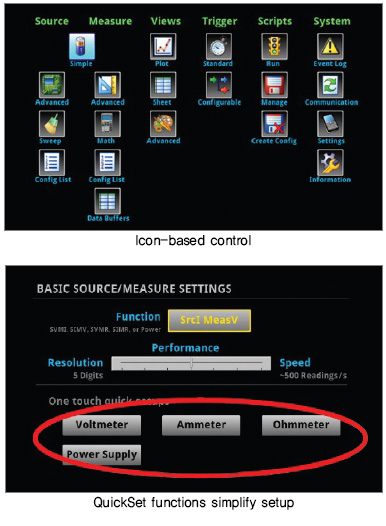

기존 계측기는 복잡한 멀티 레이이어 구조와 많은 버튼이 탑재되어 기능을 찾기 위해 여러 번 버튼을 클릭해야 했다. 하지만 모델 2450은 아이콘 기반의 메인 시스템으로 구성 단계를 줄이고, 다른 솔루션과 비교 시 버튼 클릭수와 복잡한 멀티 레이어를 제거했다. 이밖에도 터치스크린을 통해 필요 시 도움말 정보가 제공되어 매뉴얼을 살펴봐야 할 경우를 최소화했다.  ES
