텔레다인 르크로이는 HDO4000 과 HDO6000 시리즈 오실로스코프에 파워 분석기 옵션을 추가했다고 발표했다. 파워분석기 옵션은 전력 변환 디바이스와 회로의 동작 특성을 측정 및 분석하는 전용 소프트웨어이다. 파워 분석기는 전력 손실 측정, 조절 루프 변조 분석, 라인 파워 하모닉 테스트 등 스위치 모드 파워 디바이스의 모든 부분에 대한 분석을 제공한다. 아울러 전력 분석에 필요한 프로브 연결과 측정 설정이 쉽고 간편한 장점도 갖추었다.
광범위한 분석 기능

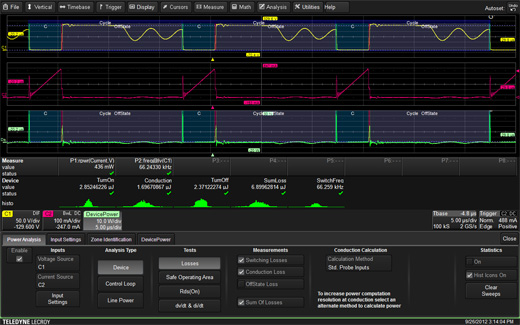

파워 분석기 소프트웨어는 스위칭 디바이스나 회로에서 일어난 전력 손실을 측정하기 위해 턴-온, 턴-오프, 컨덕션, 오프 상태 손실 등을 자동으로 탐지하는 기능을 제공한다. 파형 위에 컬러로 설명을 직접 표시해 주므로, 전력 손실이 어디에서 일어났는지 쉽게 이해할 수 있다. 특히 SOA (Safe Operating Area) 는 측정중인 파워 디바이스의 동작 특성을 보여주며, 측정 대상 디바이스의 동작영역 한계에 가깝게 접근한 트랜지션들을 쉽게 확인할 수 있도록 해준다. 전용 인터페이스를 통해 프로브 설정이 맞는지 확인해주기 때문에 프로빙과 관련된 문제 발생을 미연에 방지할 수 있다.
제어 루프 분석 기능에서는 펄스폭, 듀티 사이클, 주기, 또는 주파수 등의 다양한 조건을 구성하여 스위치 모드 파워 디바이스의 루프를 평가할 수 있다. 특히 HDO가 제공하는 최대 250 Mpts의 긴 메모리를 활용하여 제어 루프의 성능을 모두 포착 가능하다.
라인 파워 하모닉의 프리-컴플라이언스 테스트는 EN61000-3-2 규격에 따라 수행된다. 전압, 전류, 라인 하모닉은 동시에 관측 가능하며, 마스크 테스팅을 사용하면 하모닉이 허용범위를 벗어난 경우와 모든 결과를 테이블로 요약하여 제공한다.
더 자세한 정보
제품에 대한 더 자세한 정보는 텔레다인 르크로이 코리아(02-3452-0400) 또는 teledynelecroy.co.kr 을 방문하여 주십시오.
