첨단 전자 계측기 및 시스템을 선도하는 키슬리 인스트루 먼츠(www.keithley.com)가 자사의 시리즈 3700 시스템 스위치/멀티미터 및 플러그-인 카드 제품군에 웹 브라우저 기반의 멀티채널 그래프 툴킷 기능 및 신형 플러그-인 스위칭 카드, 모델 3731 6x16 고속 리드 릴레이 매트릭스 카드를  추가했다.

  모든 신형 3700 메인프레임의 펌웨어에 무료로 내장된 데이터 시각화 기능은 사용자들이 별도의 프로그램이나 데이터 파일의 가공 없이 선택사양인 내장된 디지털 멀티미터에 의해 측정된 각채널의 시간에 따른 데이터를 빠르고 쉽게 관찰 할 수 있다. 그리고 전압 및 전류 특성(200V, 1A 스위치 또는 2A 캐리 신호 기능)이 탁월한 모델 3731 카드를 시리즈 2600A 시스템 소스미터(Series 2600A System SourceMeter짋) 장비와 함께 사용하면 멀티채널 I-V 테스트를 효과적으로 수행할 수 있다.
  그래프 툴킷을 통한 ‘바로보기(early look)’ 기능은 사용자들이 LDT(long-duration test)의 경과를 신속하고 용이하게 평가한 후, 측정 결과가 예상했던 것과 다를 경우 곧바로 교정에 들어갈 수 있도록 해준다. 키슬리의 TSP짋 스크립트  어, LabVIEW짋 또는 Visual Basic짋 프로그래밍 환경에서는 코드를 작성할 필요가 없으며, 그래프를 만들기 위해 장비의 리딩 버퍼에서 데이터를 추출, 마이크로소프트 엑셀과 같은 써드파티의 분석 패키지 또는 스프레드시트 패키지로 옮길 필요도 없다.

  시리즈 3700 메인프레임은 고속으로 멀티-채널 측정을 지원한다. 그래프 툴킷 기능이 추가됨으로써 사용자들은 획득한 데이터를 동시에 최대 40개 채널까지 숫자 또는 그래픽  형태로 볼 수 있다. 수집된 데이터는 실시간 모드 또는  사용자 정의 인크리먼트로 볼 수 있다. 이는 채널 당 기반으로, 비교 및 대조 읽기 기능을 단순화하며, 발생 가능성이 있는 문제들을 신속히 찾아낼 수 있도록 한다. 일례로, 이 기능은 다중 온도, 전압 및 저항 측정에 대한 모니터링 후 테스트 과정에서의 측정 경향을 찾는 번인 테스트와 같은 분야에서 유용하게 쓰일 수 있다.
  특히 연구 및 개발 애플리케이션에서 디바이스 특성화 작업을 맡고 있는 엔지니어들은 이 새로운 그래프 툴킷 기능이 유용하다. 이 기능은 리딩 버퍼에서 데이터를 꺼낸 후 외부 패키지를 이용해 분석하는 것과 같이 시간이 많이 걸리고 복잡한 작업을 할 필요가 없도록 해준다. 따라서 메인 프레임 및 테스트 시스템 셋업 시간, 채널, 신호 상호작용 및 원격 채널 모니터링 대 시간 어플리케이션을 가속화하고 단순화한다.

   새로운 기능은 많은 LXI 장비에 빌트인 된 장비 제어 웹페이지를 확대함으로써 시리즈 3700의 LXI(LAN eXtensions for Instrumentation) 표준과 호환되도록 해준다. 사용자는 이 새로운 소프트웨어를 PC또는 시리즈 3700 메인프레임에 별도로 설치할 필요는 없으며(메인프레임의 펌웨어에 포함되어 있음), 일반적인 Internet Explorer, Firefox 등의 표준 웹 브라우저를 통해 이용할 수 있다.  이 툴킷은 이미 시리즈 3700 메인프레임에 포함되어 메인프레임 및 디지털 멀티미터 빌트인 옵션에 설치되어 있는 스위칭 카드를 제어하고 감시하는데 쓰이는 웹 기반의 장비 제어 기능을 바탕으로 하고 있다. GUI는 특수한 테스트 기능을 위한 테스트 스크립트 작성을 위해 키슬리의 테스트 스크립트 빌더 애플리케이션을 이용할 수 있도록    해준다.

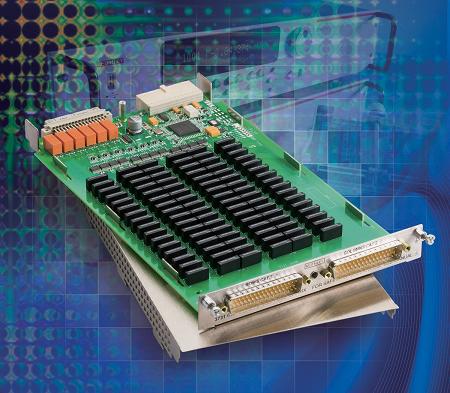

  모델 3731은 2폴, 가로 세로 6x16의 리드 릴레이 매트릭스 카드. 고속 드라이 리드 릴레이(<0.5ms 작동시간)는 빠른 처리속도와 긴 스위치 수명을 요구하는 어플리케이션에 안성맞춤이다. 모델 3731의 릴레이 컨택은 10억번 이상의 무부하 스위치 동작이 가능하도록 되어 있다.
