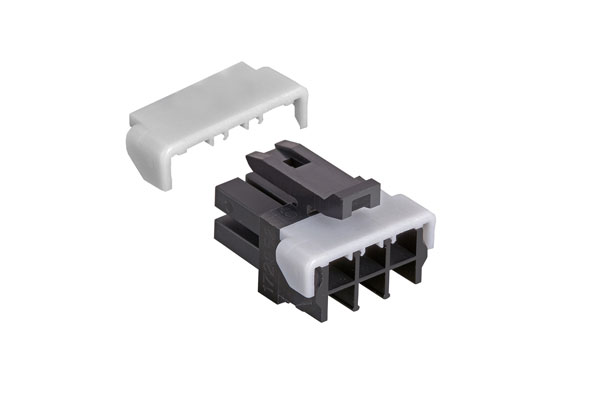

전자 커넥터 분야의 세계적인 기업인 한국몰렉스(대표 이재훈)가 단자 이탈 현상에 의한 실패를 방지하며 이차적인 단자 유지 기술을 제공하도록 설계된 Micro-Fit TPA 1열 및 2열 구조 리셉터클과 케이블 어셈블리를 출시했다.

이 제품에 적용된 단자 배치 확증(Terminal position assurance; TPA) 기술은 단자가 하우징에 확실하게 장착되도록 해준다. 여기에 통합 보조 잠금 장치 (ISL) 역할을 해주는 Micro-Fit TPA 1열 및 2열 리셉터클 기능이 합쳐짐에 따라 일반적인 어셈블리 오류로 인한 단자 이탈 현상이 사실상 일어나지 않게 된다.

단자 이탈 현상이 일어나면 고객 불만(주파수 결함)에서부터 시스템의 재앙 (노출된 라이브 단자)까지 다양한 부작용이 발생해 완제품 제조사로서는 책임 비용의 부담을 안게 되며 소비자 또한 손해를 입게 된다. 이 제품을 사용하면 단자가 올바르게 삽입 되었는지 확인하는 품질 보증 검사를 거치지 않아도 될 뿐 아니라 이탈 현상으로 인한 비싼 서비스 비용을 피하게 되므로 비용을 절감할 수 있다.

Micro-Fit TPA 1열 및 2열 구조 리셉터클은 기존의 모든 Micro-Fit 3.0 헤어 및 플러그 하우징과 호환되므로 고객들은 특별한 수정이나 추가 비용 없이도 TPA 설계 제품을 쉽게 시스템에 적용할 수 있다.

“Micro-Fit 3.0 호환성 덕분에 고객사들은 간단히 하우징 부품 번호만을 변경만 해도 TPA 제품을 완제품에 적용할 수 있다”고 언급한 몰렉스의 제품 담당 부총괄 임원인 피에르 페레즈 (Pierre Perez)는 “제조사로서는 설계상의 특별한 수정이나 추가 작업을 하지 않고도 이 우수한 부품을 사용함으로써 전반적인 생산 단가 절감에 매우 긍정적인 영향을 끼칠 것”이라고 덧붙였다.

1열 구조 리셉터클은 일체형 하우징에 포함되므로SKU(재고 관리 코드)를 줄이기 위해 부품을 추가적으로 마련할 필요가 없게 된다. 2열 구조 TPA 리셉터클은 2개의 리테이너를 사용하며 최대 12개의 회로를 처리한다. 14-24 회로를 처리할 제품은 현재 개발 중이다. 리셉터클은 고전력, 저피치 연결을 위해 기존의 Micro-Fit 3.0 커넥터 및 3.00mm (0.12 인치) 피치와 동일한 전류 정격을 제공한다. 인터페이스의 각 면에서 완전히 격리된 접점들은 아크 현상이 일어날 가능성을 방지한다.

기성품인 Micro-Fit TPA 케이블 어셈블리는 IPC(Association Connecting Electronics Industries; 전자회로산업협회) 의 표준 2사양을 충족하는 완전한 어셈블리를 제공함으로써 툴링 시작 비용을 줄여준다. 여러 색상의 케이블 구성은 올바른 연결을 보장하고 UL 1061표준을 준수하는 개별 와이어는 각종 전자 제품에 쉽게 사용이 가능하다. 2011/65/EU RoHS 표준을 준수하는 케이블 어셈블리는 현재 자동차 산업 표준을 충족하는 ISO/TS16969 인증 시설에서 조립된다.

1열 및 2열 구조 리셉터클 하우징은 현재 다양한 회로 크기로 제공되어 완제품 설계의 유연성과 빠른 구현을 가능하게 한다. 와이어 프로세서, 가전 제품 제조, 자동차 및 기타 각종 제조 산업에 적용된다.
