- 4CC CA 및 LAA 기능 지원
안리쓰는 자사의 인기 신호 테스터인 MD8430A가 LTE-Advanced/LTE-Advanced Pro1)(이하 LTE-A Pro)1) 테스트를 지원할 수 있도록 다음과 같은 새로운 6가지 옵션을 추가했다.
- LTE DL 4 Carrier Aggregation Option MD8430A-088
- LTE Licensed Assisted Access(LAA) Option MD8430A-072
- LTE Dual Connectivity Option MD8430A-073
- LTE DL 8x4 MIMO Option MD8430A-076
- LTE 8x4 MIMO Fading Option MD8430A-059
- LTE UL 2x2 MIMO Option MD8430A-078

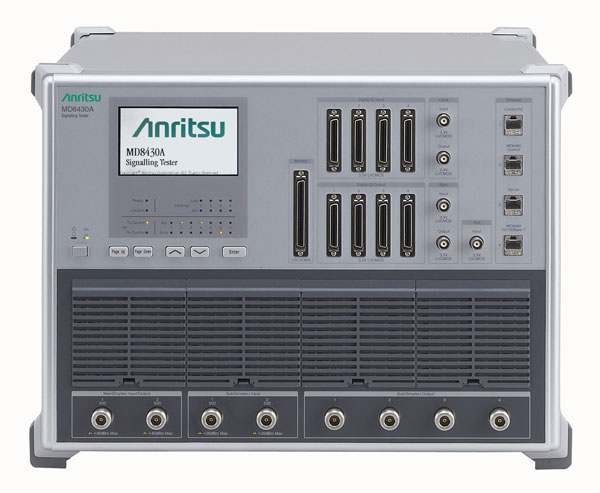

신호 테스터 MD8430A는 LTE/LTE-A는 벤치탑 네트워크를 구성해 칩셋과 데이터 단말기를 개발하기 위한 기지국 시뮬레이터이다. 이 제품은 실제 모바일 단말기 통신 속도를 테스트하기 위한 Fading2) 환경의 시뮬레이션도 지원한다.
MD8430A를 위해 새롭게 개발된 이러한 옵션으로 인해 LTE-A Pro 단말기에 대한 지원이 추가되었다. 위에 나열된 MD8430A의 옵션을 설치하면 실제 LTE-A Pro 단말기 통신 속도를 4 CA(Carrier Aggregation)3), LAA4), Dual Connectivity5), DL 8×4 MIMO6), DL 8×4 MIMO Fading 및 UL 2×2 MIMO7) 환경에서 테스트할 수 있다.
안리쓰는 LTE-A Pro 서비스의 개발을 더 지원할 수 있도록 향후 MD8430A에 더 많은 기능 옵션을 추가할 계획이다.
개발 배경
LTE-A Pro는 통신 대역폭을 확장하기 위한 CA(Carrier Aggregation)와 정지해 있거나 느리게 이동할 때 3 Gbps 이상, 빠르게 이동할 때 최대 1 Gbps 이상의 데이터 속도를 지원하기 위한 여러 안테나를 모두 사용하는 모바일 통신 시스템이다. LTE-A Pro 단말기를 개발하려면 다음과 같은 평가 테스트가 필요하다.
- 더 높은 Throughput8)을 지원하는 더 많은 Components carriers(CC)가 있는 환경에서의 테스트
- 주파수 리소스가 제한된 경우에도 CC 개수에 관계없이 처리량을 늘리기 위해 여러 기지국에서 데이터를 전송하는 Dual Connectivity 테스트
- 모바일 통신에 Unlicensed 대역을 사용하기 위해 Licensed 및 Unlicensed 대역의 Carrier Aggregation을 사용하는 LAA 테스트
- 더 높은 throughput 지원하는 고차 MIMO 및 업링크 MIMO 테스트
- MIMO Fading 환경에서의 실제 통신 속도 테스트
안리쓰는 이러한 테스트 기능을 추가함으로써 자사의 유명한 신호 테스터인 MD8430A의 기능을 더 확장했다.
제품 개요
신호 테스터 MD8430A는 LTE-A Pro 표준을 지원하는 기지국 시뮬레이터로, 8×4 MIMO, 8×4 MIMO Fading, 및 업링크 MIMO 환경에서 4CA, LAA 및 Dual Connectivity 기술을 지원하는 LTE-A Pro 단말기의 실제 통신 속도를 테스트할 수 있는 새로 개발된 네트워크 시뮬레이션 옵션이 추가되었다.
MD8430A 페이딩 Fading기능은 라이브 네트워크에서는 어려운 안테나 간의 좋은 상대 레벨 정확도(Relative Level Accuracy)9)에서 Fading 환경을 구성하는 데 사용할 수도 있다. 또한 이 테스터는 칩셋 개발 프로세서에서 문제를 디버깅할 수 있는 저속 클럭 테스트(Slow Clock Test)10)도 지원한다.
나아가 MD8430A는 동일한 대역에서 여러 신호를 출력할 수 있으므로, 동일한 대역에서 CC 수가 늘어나 Tx 신호의 수가 늘어나는 경우에 테스트하는 데 필요한 MD8430A 세트의 수를 줄이는 데 도움이 된다.
또한 GUI를 사용해 테스트 시퀀스를 만들기 위한 Rapid Test Designer 툴이 통합되어 있어 MIMO 환경에서 테스트 시퀀스(테스트 항목)를 만드는 것이 쉬울 뿐 아니라, 라이브 네트워크에서 재현하기 어려운 통신 환경과 같은 다양한 테스트 환경의 효율적인 구성에 도움이 된다. 마지막으로, MD8430A에서 Fading 기능을 지원하고 같은 인터페이스로 제어할 수 있으므로 Fading을 모바일 통신과 동기화할 수 있다.
대상 시장 및 활용 분야
- 대상 시장: 칩셋 제조사, 모듈 제조사, 모바일 단말기 제조사, 통신 사업자
- 대상 활용 분야: 칩셋, 모듈, 모바일 단말기 개발, 사업자 모바일 단말기 승인 테스트
● 용어 설명 1) LTE-Advanced Pro 2) Fading 3) 4 Carrier Aggregation(4CA) 4) LAA 5) Dual Connectivity 6) DL 8×4 MIMO(Multiple Input Multiple Output) 7) UL 2×2MIMO 8) Throughput 9) Relatie Level Accuracy: 상대 레벨 정확도 10) Slow Clock Test(저속 클럭 테스트) |
