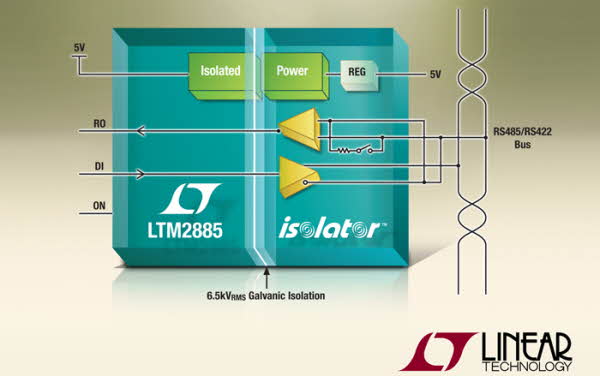

리니어 테크놀로지 코리아(대표 홍사곽)는 높은 접지 대 접지(ground-to-ground) 차동으로부터 보호하기 위한 절연형 RS485 μModule 트랜시버(LTM2885)를 출시했다고 밝혔다. 많은 산업, 유틸리티, 의료, 군사 및 기본 안전 애플리케이션들은 사람의 안전을 위해 전압 및 공간적으로 분리된 절연형 부품을 요구하고 있다. LTM2885는 로직 레벨 인터페이스와 트랜시버 버스 핀 간에 IEC60747 기본 및 강화 절연 기준을 훨씬 뛰어넘는 6500VRMS의 강화된 절연 성능을 제공한다. 연면거리(creepage) 및 공간거리(clearance distance)가 14 mm 이상, DTI(distance through insulation)가 0.2 mm 이상인 LTM2885는 IEC 60601-1 기준에 따라 의료 장비를 위한 2가지 방법의 MOPP(patient protection)를 제공하는 등 많은 과전압 부문 II 및 소재 그룹 IIIA 장비 요건 기준을 뛰어 넘는다.
LTM2885는 우수한 절연 성능을 제공하기 위해 많은 특징들을 제공한다. ±15 kV의 ESD 보호 성능을 제공하는 이 RS485 트랜시버는 20 Mbps 또는 EMI가 낮은 250 kbps에서 동작하고, 최대 50 kV/us의 공통 모드 과도응답을 위해 간섭 없는 통신을 보장한다. 내부의 낮은 EMI DC/DC 컨버터는 트랜시버에 전력을 공급하고, 외부 보조 부품에 전력을 공급하기 위해 1W의 절연 공급 출력을 제공한다.
통합된 선택 가능형 터미네이션은 케이블이 제대로 터미네이트 될 수 있도록 하고, 소프트웨어 제어를 통해 버스의 어디에서나 터미네이션을 추가 또는 제거할 수 있다. 5V의 공급 전압으로 동작하는 LTM2885는 어떠한 외부 부품도 추가할 필요가 없으며, 절연 RS485 직렬 데이터 통신을 위한 독립형 μModule 솔루션을 제공한다.
LTM2885는 상업, 산업 및 자동차용 버전으로 제공되며, 각각 0~70℃, -40~85℃ 및 -40~105℃의 온도 범위에서 동작한다. LTM2885는 22 mm×9 mm×5.16 mm 표면실장형 BGA 패키지로 제공되며, 모든 통합 회로와 수동 소자는 RoHS 규격을 준수하는 리니어 테크놀로지의 μModule 패키지로 제공된다.
|
● LTM2885의 주요 특징
|
