도시바, Qi 버전1.2 승인 15W 무선 파워 리시버 IC 발표

2016-09-21
박종배 기자, jbpark@elec4.co.kr

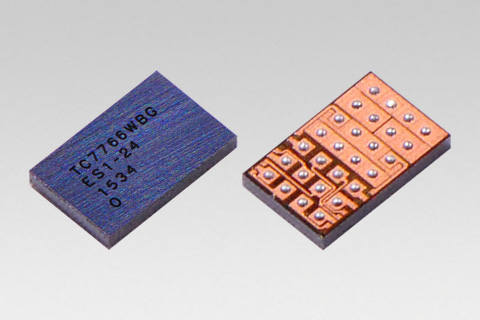

도시바 코퍼레이션이 무선 파워 리시버 IC, 'TC7766WBG' 제품이 WPC(Wireless Power Consortium)로부터 Qi 버전 1.2 EPP(Extended Power Profile) 승인을 받았다고 발표했다. TC7766WBG은 업계 유일의 15W Qi 승인 리시버 IC다.

이 제품은 가장 작은 Qi 버전 1.2 단일 칩 리시버 패키지로 Qi 버전 1.2 리시버 컴팩트 시스템의 간단한 구현을 가능하게 한다. 또한 I²C 인터페이스를 통해 TC7766WBG 레지스터에 액세스함으로써 유연한 제어와 시스템 디자인이 가능하다. 또한 모바일기기(스마트폰, 피처폰, 태블릿), 산업기기 등에서 활용 가능하다.


도시바는 두 종류의 Qi 버전 1.2 리시버를 내놨다. 15 W용 TC7766WBG-M000과 5 W용 베이스라인 전력 프로파일(Baseline Power Profile)을 준수하는 TC7766WBG-M010이다. 두 IC 제품 모두 대량생산된다.

● 주요 기능

WPC Qi 버전 1.2 준수
최대 출력 전력: 15 W
최대 출력 전류: 1.7 A
출력 전압 설정: 5 V~14 V
다양한 보호 기능

● 주요 사양

부품 번호(최대 출력 전력): TC7766WBG-M000(15 W), TC7766WBG-M010(5 W)
트랜스미터/리시버: 리시버
전송 방식: 전자기유도
패키지: WCSP28; 2.4 × 3.67 × 0.5(mm)

I²C 인터페이스 준수: 이 리시버의 호스트 컨트롤러는 호환되는 트랜스미터와 정보를 교환할 수 있고 I²C 인터페이스를 통해 TC7766WBG의 운영상태 레지스터에 액세스할 수 있다. 예를 들어, 사용자는 모바일기기 디스플레이 상에서 무선 충전 상태를 통지받을 수 있다.
