안리쓰는 2016년 9월 19일부터 21일까지 독일 뒤셀도르프에서 열리는 'ECOC 2016'에 참가해 자사 신호 품질 분석기 MP1800A 시리즈 64Gbaud PAM4 BER 테스트 솔루션을 선보인다고 발표했다.

전시 제품에는 최대 64Gbaud에서 고품질 PAM4¹⁾ 신호 생성을 지원하는 것은 물론, 차세대 400GbE²⁾ 표준에 의해 정의된 53.125Gbaud³⁾ PAM4 전송을 지원하는 G0374A 64Gbaud PAM4 DAC⁴⁾도 포함될 예정이다. 또한 높은 입력 감도를 갖춘 BER 측정 세트로 400GbE 53.125Gbaud BER 측정도 지원된다. G0374A 64Gbaud PAM4 DAC의 시판은 2016년 10월부터 시작된다.

개발 배경

데이터 트래픽의 폭발적인 증가는 서버와 네트워크 장비 간의 통신 속도를 증가시키기 위한 투자로 이어지고 있다. 차세대 400 GbE 이더넷 표준은 심볼 레이트를 증가시키고 선로를 더 추가함으로써 단위 시간당 데이터 전송 속도를 증가시키기 위해 PAM 변조 방법을 사용한다. PAM4 신호는 단위 시간당 전송되는 데이터 양을 배가시키는 데 있어서 NRZ⁵⁾보다 유리한 위치에 있지만, 전력 소비 절감, S/N 비율 개선 등과 같은 기술적 문제에 대한 해법이 필요하다는 단점이 있다. 따라서 이러한 테스트에는 고품질 신호 소스와 높은 입력 감도의 측정이 필요하다.

안리쓰의 신호 품질 분석기 MP1800A 시리즈가 최신 통신 표준을 준수하는 장치 및 광학 모듈 측정 기능을 지원하지만, G0374A 64Gbaud PAM4 DAC 및 MP1862A 56 G/64 Gbit/s DEMUX를 사용하면 높은 전송 속도의 NRZ 및 PAM4 방법은 물론, BER 측정도 지원하도록 MP1800A 시리즈 다채널 펄스 패턴 생성기(PPG)와 오류 검출기(ED)를 쉽게 확장할 수 있다.

G0374A 및 MP1800A 시리즈를 사용한 PAM4 BER 테스트 개요

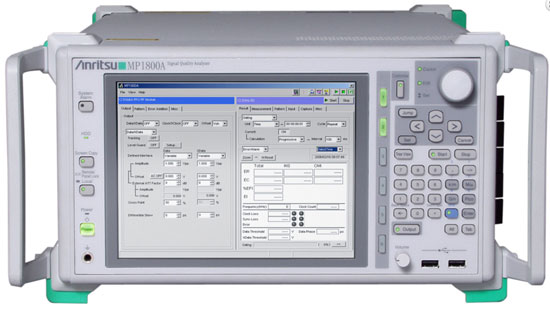

신호 품질 분석기 MP1800A는 32 G 다채널 PPG 모듈을 사용하여 최대 8채널까지 동기화된 신호를 생성할 수 있는 플러그인 모듈형 비트 오류율 테스터(BERT)이다. 전시된 G0374A는 MP1800A 시리즈의 액세서리로, MU183020A 32 Gbit/s 다채널 PPG와 함께 사용하여 하프 레이트 32 Gbit/s NRZ 신호의 단순 변환을 통해 64Gbaud NRZ/PAM4 신호를 생성한다. 또한 MP1862A 56 G/64 Gbit/s DEMUX 및 MU183040B 28 G/32 Gbit/s 고감도 ED와 함께 사용해 높은 전송 속도의 PAM4 신호에 대한 BER 측정을 지원한다.

기능
· 최대 64Gbaud까지 광대역 PAM4 신호 생성 및 BER 측정
· PAM4 신호 지터 공차 테스트 지원
· 300 fs(rms)의 낮은 지터와 25 mV의 높은 입력 감도 성능을 가진 고품질 데이터 신호 출력
· 내장 32 Gbit/s PPG 및 ED 다채널 싱크 기능에 더하여 뛰어난 확장성 제공

대상 시장 및 애플리케이션
· 대상 시장: 최고급 서버, 통신 장비, 광 트랜시버
· 애플리케이션: 고속 전자 장치, 광학 장치, 광 트랜시버 모듈 연구개발
