히트 싱크를 공유하여 FPGA, GPU, ASIC, 또는 프로세서에 가깝게 배치

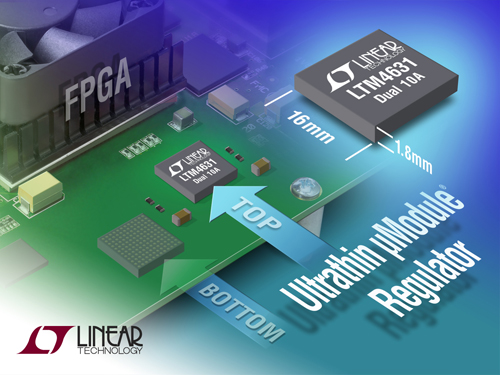

리니어 테크놀로지 코리아(대표 홍사곽)는 16 mm x 16 mm 크기에 매우 얇은 1.91 mm LGA 패키지로 제공되는 듀얼 10 A또는 단일 20 A μModule® (파워 모듈) 스텝다운 레귤레이터(제품명: LTM4631)를 출시한다고 밝혔다. LTM4631은 FPGA 같은 부하(load)에 인접한 PC 보드에 배치될 수 있으면서 높이가 낮은 패키지를 커버하는 한 개의 히트 싱크를 공유한다.
작고 얇은 패키지를 활용한 LTM4631은 회로 보드 밑면에 실장 할 수 있어, DDR-QDR 메모리 및 트랜시버 IC 같은 부품을 윗쪽 공간에 자유롭게 배치할 수 있게 해준다. 이 제품은 임베디드 시스템, 데이터 스토리지 시스템, 게이트웨이 컨트롤러, 40 Gbps ~ 100 Gbps 네트워크의 플러그인 및 메자닌(mezzanine) 카드 등의 애플리케이션에 사용된다.
.jpg "201608016(9).jpg")
LTM4631은 4.5 V ~ 15 V 입력 전원에서 동작하고, 0.6 V ~ 1.8 V 범위에서 출력 전압을 조절하는데, -40 °C ~ 125 °C 범위에서 최대 ±1.5% 총 DC 출력 전압 오류 특성을 나타낸다. 두 개의 출력은 180˚ 역위상으로 동작하며, 출력 전류를 공유할 때 두 개 출력은 각각 10 A 또는 20 A를 제공할 수 있다. 2개의 디바이스는 전류를 공유할 수 있으며, 최대 40 A까지 제공하면서 입력 및 출력 리플 전류를 최소화한다. 이 디바이스는 출력 과전류 폴드백 기능과 과전압 보호 기능을 제공한다. LTM4631은 -40 °C ~ 125 °C의 범위에서 동작하도록 설정됐다. 상세 정보는 리니어 홈페이지(www.linear.com/product/LTM4631)를 참고하면 된다.
LTM4631 주요 특징
· 1.91 mm 초박형 16 mm x 16 mm LGA 듀얼 10 A 또는 싱글 20 A μModule® 레귤레이터
· 폭넓은 입력 전압 범위: 4.5 V ~ 15 V
· 0.6 V ~ 1.8 V에서 저항으로 출력 전압 조정 가능
· 과전압 및 과전류 보호 기능
