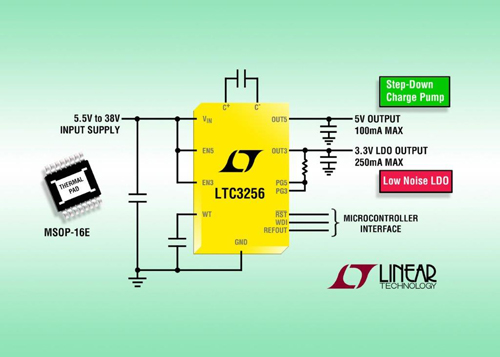

리니어 테크놀로지 코리아(대표 홍사곽)는 고집적, 고전압, 저잡음 듀얼 출력 전원공급장치(제품명: LTC3256)을 출시했다고 밝혔다. 신제품은 단일 양극 입력에서 인덕터 없이도 고효율로 5 V와 3.3 V 스텝다운 공급전압을 제공한다.

이 디바이스는 5.5V ~ 38 V에 이르는 폭넓은 입력전압 범위가 특징이며, 독립적으로 인에이블이 가능한 듀얼 출력을 포함한다. 5 V 100 mA 및 250 mA 3.3 V LDO(low-dropout) 레귤레이터로, 총 최대 출력 전류는 350 mA다. 이러한 레귤레이터 조합은 듀얼 LDO 솔루션보다 훨씬 더 낮은 전력 소모 특성을 제공한다. 예를 들어 12 V 입력에서 두개의 출력에 최대 부하 조건인 경우 LTC3256을 이용하면 전력 소모는 2 W 이상 감소되므로 발열과 입력 전류를 대폭 줄일 수 있다.

LTC3256은 ISO26262 진단 범위(diagnostic coverage)를 위해 설계됐으며, 수 많은 안전 및 시스템 모니터링 특성을 지원한다. 이 디바이스는 자동차용 ECU/CAN 트랜시버 전원, 산업용 및 텔레콤 하우스키핑 전원, 12 V를 5 V 및 3.3 V로 변환하는 범용 저전압 변환 같이 고전압 입력으로부터 저잡음, 낮은 전력레일을 요구하는 다양한 애플리케이션에 적합하다.

LTC3256은 대부분의 경우 2:1 모드로 차지 펌프를 구동해 효율을 극대화하고, 필요할 경우에는 1:1 모드로 자동 전환해 V_IN과 부하 조건에 일치시킨다. 제어된 입력 전류와 소프트 스위칭은 유도 및 방사 EMI를 최소화한다. 이 디바이스는 두 개의 레귤레이트 된(부하가 없는) 출력 조건에서 불과 20 μA의 낮은 대기 전류(quiescent current)를 제공하며, 셧다운 시 대기전류는 0.5 μA다.

통합된 워치독 타이머와 독립적인 파워굿(power good) 출력, 그리고 리셋 입력은 신뢰성 높은 시스템 작동과 오류 감지 기능을 보장한다. REFOUT 핀의 1.1 V 레퍼런스 전압 출력은 안전성이 중요한 애플리케이션을 위해 시스템이 자가 진단 테스트를 실행할 수 있도록 한다. 또한 LTC3256은 과전류로 인한 오류 보호, 과열 보호, 38 V 과도 입력에 대한 내성 등을 포함한 추가적인 안전 기능들도 갖고 있다.

LTC3256은 뒷면에 열 패드가 부착된 열 강화 16 리드 MSOP 패키지로 제공된다. E 및 I 등급 동작 접합온도 범위는 -40 °C ~ 125 °C이며, H 등급의 범위는 -40 °C ~ 150 °C, 그리고 MP 등급은 -55 °C ~ 150 °C다. 재고 수량이 확보되어 있으며, E 등급의 제품 가격은 $2.95부터 시작한다. 보다 자세한 정보는 홈페이지(www.linear.com/product/LTC3256)에서 확인할 수 있다.

LTC3256 주요 특징
· 입력 전압 범위: 5.5 V ~ 38 V
· 독립적인 인에이블이 가능한 5 V 및 3.3 V 고정 전압 출력
· 5 V 출력: 최대 100 mA
· 3.3 V LDO 출력: 최대 250 mA
· 모드 자동전환 기능의 다중모드 스텝다운 차지펌프(2:1, 1:1)
· 낮은 대기 전류
  - 두채널 모두 레귤레이트된 조건(무 부하)에서 20 μA
  - 셧다운 시 0.5 μA 미만
· 시스템에서 ISO26262 진단 범위용으로 설계
· 시스템 진단용으로 1.1V 레퍼런스 출력 제공

· 파워온 리셋과 조정가능한 타이밍을 갖춘 워치독 컨트롤러
· 각각의 출력에 대해 과전류로 인한 오류 보호 기능
· 과열 보호 기능
· 최대 150 °C의 동작 접합온도
· 열 강화 16리드 MSOP 패키지
