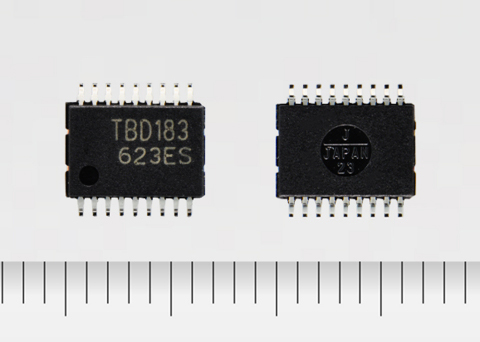

도시바 코퍼레이션(Toshiba Corporation) 산하 스토리지 및 전자기기 솔루션 컴퍼니(Storage & Electronic Devices Solutions Company)가 오늘 포토커플러 제어(photocoupler control), LED 조명, 릴레이 드라이브, 레벨 시프터(level shifter)를 포함한 애플리케이션 전문 DMOS FET 형식의 싱크 출력을 갖춘 차세대 트랜지스터 어레이 시리즈, ‘TBD62183AFNG’와 ‘TBD62183AFWG’의 샘플 출하를 시작했다고 발표했다. 대량 생산은 2016년 9월 말에 시작될 예정이다.
신제품은 정격 입력 30 V와 정격 출력 50 V을 갖춘 고전압 구동이 가능해 레벨 시프터와 포토커플러 직접 제어, LED, 고전압 제어 신호 릴레이에 적합하다. 8채널 싱크 출력은 소형 표면실장 패키지(SSOP18와 SOL18)에 통합돼 공간 절약형 다중 회로 제어를 가능하게 한다.
.jpg "201608011(0).jpg")
신제품은 DMOS FET 형식 출력을 채택해 입력 핀용 베이스 전류가 필요 없게 됨으로써 0.1 mA(최대)의 낮은 입력 전류와 저전력 소비로도 작동이 가능하다. 또한 달링턴 바이폴라(Darlington Bipolar) 트랜지스터의 Vce(sat) 속성과 유사한 출력 특성으로 인해 도시바의 TD62083A 시리즈의 인라인 바이폴라 트랜지스터를 대체하기에 적합하다.
신제품 주요 특징
1. 고전압 구동
절대 최대 정격 입력은 30 V, 정격 출력은 50 V이다. 레벨 시프터 및 고전압 제어 신호에 의한 직접 제어가 가능해졌다.
2. 입력 전류 감소
낮은 입력 전류(0.1 mA (최대))로도 작동이 가능해 전력소비를 줄여준다.
3. 다양한 필요에 적합한 패키지
이 제품 라인업은 표면실장을 지원하는 SOL형 패키지와 공간을 절약해주는 소형 SSOP(0.65 mm pitch)형 패키지를 포함한다.
응용제품
오락 장비(파친코 및 슬롯 머신), 가전(에어컨 및 냉장고), 산업용 장비(자판기, ATM, 은행 단말기, 사무 자동화 장비, 공장 자동화 장비).
