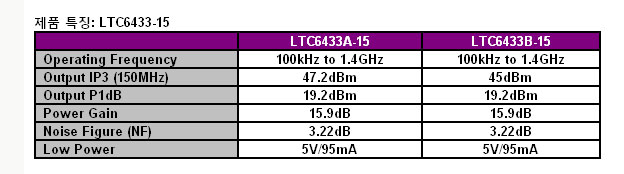

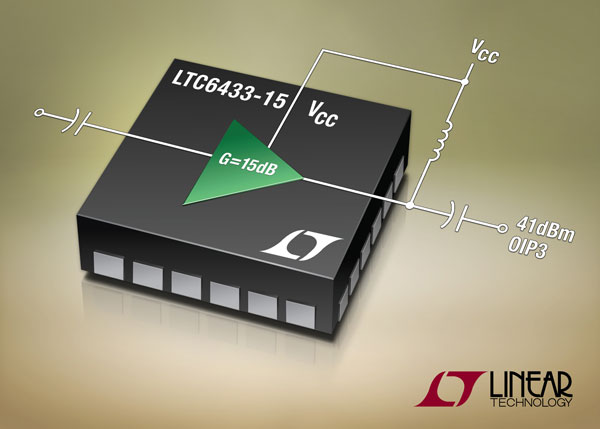

리니어 테크놀로지 코리아(대표 홍사곽)는150 MHz 에서 47 dBm OIP3(output third order intercept) 및 3.22 dB 잡음 수치를 제공해 뛰어난 선형성을 제공하는 광대역 15 dB 이득 블록(gain block) 증폭기(제품명: LTC6433-15)를 출시한다고 밝혔다. 이 증폭기는 19.2 dBm의 뛰어난 OP1dB(output 1 dB compression point)를 제공한다. LTC6433-15는 일반적으로 GaAs나 pHEMT 공정을 이용해 설계된 다른 이득 블록 증폭기 제품들과 완전히 다르다.

FET 기술은 20 MHz ~ 30 MHz 대역에서 1/f 잡음 코너가 높아서, 잡음 플로어가 높게 상승될 수 있다. 즉 주파수가 낮을 때 사용하지 못할 수 있다. 반면, LTC6433-15 증폭기 코어는 고주파수 SiGe 바이폴라 기술을 사용해 설계 됐다. 그 결과 증폭기는 1/f 잡음 코너보다 훨씬 작아, 일반적으로 10 kHz 이하다.

따라서 상당한 양의 잡음 상승이 없기 때문에 저주파수에서 100 kHz일 때도 사용할 수 있게 된다. 게다가, GaAs 및 pHEMT 타입의 디바이스의 성능은 내부FET 바이어스 전압에 따라 매우 달라지며, 이 같은 현상은 부품마다 폭넓게 상이하게 나타날 수 있는 단점이 있다. 그러나, LTC6433-15는 온도에 따른 편차 및 부품간의 성능편차가 안정적이며 전원 공급장치의 전압 편차에 민감하게 반응하지 않는다.

LTC6433-15의 저주파수 성능은 제품 사용 분야를 확장시키며, 케이블 네트워크 광대역 신호 소스, 레이더 리시버 IF 증폭기, VHF/UHF 방송 라디오, RF 테스트 계측을 포함해 폭넓은 범위의 증폭기 애플리케이션에서 성능을 향상시킨다. LTC6433-15는 DC 커플링을 요구하지 않는 증폭기 애플리케이션에서 수많은 연산 증폭 솔루션을 대체할 수 있는 우수한 제품이다.

LTC6433-15 입력 및 출력은 1 dB 평탄도로 100 kHz ~ 1 GHz 범위에서 50 Ω 광대역으로 정합된다. 이 제품은 1.4 GHz의 -3dB 대역폭을 갖는다. 증폭기는 입력 및 출력 DC 차단 커패시터에 개방형 컬렉터 출력을 바이어스 할 수 있는 초크(choke), 저주파수에서 매칭 및 이득 평탄도를 설정할 수 있는 피드백 커패시터만 필요하다. 따라서 LTC6433-15는 광대역 설계를 단순화하고 최소 외부 부품으로 쉽게 캐시케이드할 수 있다. DC2168A 평가 회로는 이러한 성능을 제시하며, 평탄 이득, 저잡음, 산업 선도적인 왜곡 성능을 갖추어 100 kHz ~ 1 GHz 대역을 커버한다.

LTC6433-15는 5V 단일 전원에서 동작한다. 이 제품은 95 mA의 전류만을 소모한다. 이 디바이스는 -40 °C ~ 85 °C의 온도 범위에서 동작하도록 설계되었다. 증폭기는 4 mm x 4 mm 플라스틱 QFN 패지로 이용할 수 있다. A등급으로 성능이 보장된 제품은 1,000개 수량 기준으로 개당 4.98달러로 책정되어 있으며, B등급 제품은 개당 1.89달러로 책정되어 있다. 두 제품 모두 바로 구입할 수 있다. 상세 정보는 홈페이지(www.linear.com/product/LTC6433-15)에서 확인할 수 있다.
