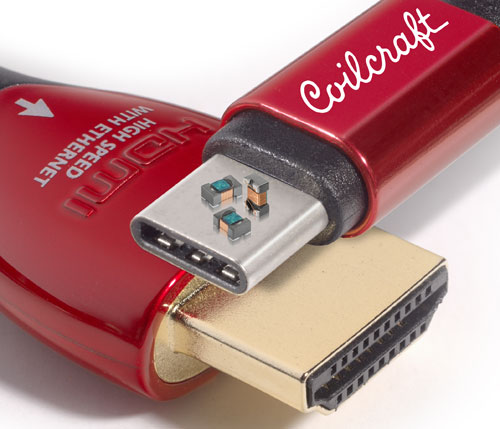

코일크래프트(Coilcraft)는 크기가 2.0 x 1.2 mm에 불과하고 최대 높이가 0.93 mm인 커먼모드 초크 신제품 0805USBN 시리즈를 출시했다고 발표했다. 이 시리즈를 통해 가장 낮은 프로파일 0805 커먼모드 초크를 이용할 수 있다.
이 시리즈의 제품들은 최고 GHz 대역의 폭넓은 주파수 범위에 걸쳐 최대 6.5 GHz 차동 모드의 3dB 컷오프 주파수와 최대 35 dB 커먼모드 잡음 감쇄를 제공하여, USB 3.x, HDMI 2.0, HDBaseT™, DisplayPort, DVI와 같은 뛰어난 고속 신호 라인에서 이상적인 잡음 억제(noise suppression) 기능을 제공한다. 또한, USB 2.0, IEEE1394, LVDS와 같은 고속 차동 신호 라인에 적합하며 USB Type-C 규격 1.0과 호환된다.
0805USBN 시리즈는 매우 낮은 DCR(0.11 ~ 0.63 Ohms)과 최대 0.5 Amps의 전류 등급도 제공한다. 이 제품은 특정한 설계 요건에 맞는 8 종류의 임피던스 값을 제공한다. 0805USBN의 모든 커먼 모드 초크는 할로겐프리(halogen free)이며 RoHS기준을 따르면서, 은-플래티넘-글라스 프릿(glass frit) 후 니켈/무광택 주석(matte tin) 단자 형태로 제공된다. 이 제품의 동작 주변 온도는 -40°C ~ +125°C이다.
코일크래프트의 모든 제품과 마찬가지로, 0805USBN 시리즈의 종합적인 기술 사양과 무료 평가 샘플은 온라인 http://www.coilcraft.com/0805usbn.cfm에서 이용할 수 있다. 모든 부품들을 즉시 구매할 수 있으며 buy.coilcraft.com 에서 온라인으로 주문하거나 코일크래프트 세일즈 사무실에 연락하여 주문할 수 있다.
보다 상세한 정보는, IMS2016 에서 코일크래프트(부스 #1826) 또는 렌 크렌(+1-847-639-6400, lcrane@coilcraft.com)을 통해 알 수 있다.
