0.5 cm² PCB 크기

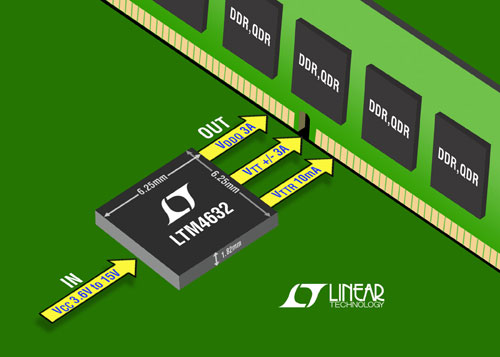

리니어 테크놀로지 코리아(대표 홍사곽)는 신형 QDR4와 구형 DDR SRAM(VDDQ, VTT, VTTR 또는 VREF)의 3개의 전압 레일 모두에 전력을 공급할 수 있는 트리플 출력 μModule (파워 모듈) 레귤레이터(제품명: LTM4632)를 출시했다고 발표했다. 소형 경량의 높이가 낮은 LGA 패키지(6.25 mm x 6.25 mm x 1.82 mm)로 제공되는 LTM4632는 PCB 후면에 솔더될 수 있다.

외부에 저항 1개와 커패시터 3개만을 필요로 하여 이 제품은 필요한 회로면적이 0.5 cm²(양면) 또는 1 cm² (단면)에 불과하다. LTM4632는 3 A VDDQ와 ±3A VTT(=1/2 x VDDQ)를 제공할 수 있으며, 병렬로 구성시, 대용량 메모리 뱅크를 위해 레일 당 최대 6A를 제공할 수 있다. 6 A 이상의 VDDQ 전류 공급을 위해, LTM4632는 SRAM의 대용량 어레이에 적합하도록 1 8A 와 3 6A VDDQ 사이에서 공급되는 LTM4630으로 구성될 수 있다. VDDQ를 이미 이용할 수 있다면, LTM4632는 최대 6 A까지 2개의 위상으로 단일 VTT 출력을 공급할 수 있도록 구성될 수 있다.

LTM4632는 3.3 V의 낮은 입력 전원뿐 만 아니라, 표준형 5V 및 12 V 입력(최대 15V)으로 동작할 수 있다. 각각의 2개 출력 전압(VDDQ 및 VTT)은 0.6 V ~ 2.5 V 범위에서 동작한다. 세 번째 출력은 SRAM의 VTTR을 위한 저잡음 10 mA으로 버퍼된 출력이다. 이 제품은 PCIe, 클라우드 기반 시스템, RAID, 비디오 프로세싱, SRAM(DDR/DDR-II/DDR-III/DDR4/QDR/QDR-II/QDR-II+, QDR4)를 사용한 네트워크에 사용할 수 있다.

LTM4632는 소형, 높이가 낮은 패키지에 트리플 출력 DC/DC 레귤레이터 1개, 2개 회로 디바이더, 전력 스위치, 인덕터, 지원 부품을 통합했다. LTM4632는 -40℃ ~ 125℃ 범위에서 동작을 보장한다. 1,000개 수량 기준으로 E등급 제품은 7.35달러로 책정되었으며 I등급은 8.09달러로 책정되었다. 상세 정보는 홈페이지(www.linear.com/product/LTM4632) 참조.

제품특징: LTM4632
- 1cm² (단면 PCB) 또는 0.5cm² (양면 PCB) 크기의 통합형 DDR/QDR4 메모리 전력 솔루션
- 3A VDDQ + 3A VTT 또는 듀얼 위상 단일 6 A VTT
- 폭넓은 입력 전압 범위: 3.6V (VIN 이 INTVCC를 이용할 경우) ~ 15V
- 0.6 V ~ 2.5 V 출력 전압 범위
- ±1.5%, ±10 mA 버퍼형 VTTR = VDDQ/2 출력
- 외부 주파수 동기화
- 높이가 낮은 6.25 mm x 6.25 mm x 1.82 mm LGA 패키지
