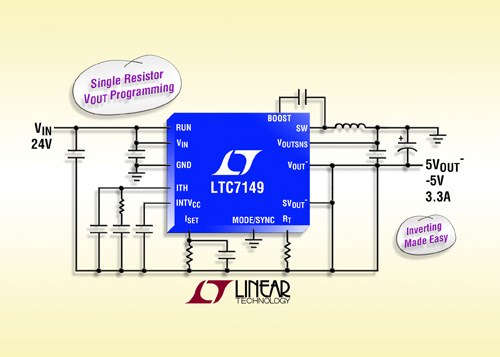

리니어 테크놀로지 코리아(대표 홍사곽)는 네거티브(negative) 출력 전압 공급용 고효율 60 V, 4 A 동기식 벅 레귤레이터(제품명; LTC7149)를 출시한다고 밝혔다. 이 제품은 사용자가 선택할 수 있도록 내부 또는 외부 루프 보정 기능의 전류 모드 아키텍처와 하나의 외부 저항으로 프로그램 되는 출력 전압 기능이 통합됐다.

LTC7149는 3.4 V ~ 60 V의 입력 전압 범위에서 동작하며 0 V ~ -28 V의 조절 가능한 출력 전압을 제공하면서, 최고 4 A의 연속출력 전류를 제공한다. 이 제품의 폭넓은 입력 및 출력 전압 범위는 다양한 범위의 테스트, 계측, 산업용 애플리케이션에 이상적이다. LTC7149의 독자적인 설계는 ISET 핀에서 정확히 내부적으로 생성된 50 μA 전류 소스가 포함되며, 이 같은 특징을 통해 이 제품은 하나의 외부 프로그래밍 저항만을 사용해 -28 V까지의 낮은 출력 전압을 제공할 수 있다. 게다가, LTC7149는 ±0.8% 출력 전압 정확도를 제공한다.

이 제품의 스위칭 주파수는 300 kHz ~ 3 MHz 범위에서 사용자에 맞춰 프로그램할 수 있으며, 소형의 저가형 커패시터와 인덕터를 사용할 수 있다. 28핀 4 mm x 5 mm QFN 또는 열 성능이 강화된 TSSOP 패키지가 결합된 이 제품은 매우 컴팩트한 솔루션 풋프린트를 제공한다.

LTC7149는 최대 92% 의 높은 효율을 제공하기 위해 RDS(ON) 이 110밀리옴(milliohms) 및 50밀리옴인 스위치가 내장됐다. 버스트모드(Mode^®) 동작은 경부하에서 고효율을 제공하며, 440 μA 에 불과한 대기 전류를 요구한다. 잡음에 민감한 애플리케이션의 경우, LTC7149는 강제 연속 모드에서 동작할 수 있으며, 매우 낮은 출력 리플을 제공한다. 이 제품은 그라운드 레퍼런스 클록과 PGOOD 핀도 포함하고 있어, 별도의 레벨 시프터(level shifter)를 사용할 필요가 없다. 추가적으로 파워 굿 전압 모니터, 프로그램이 가능한 와이어 드롭 보정, 외장 동기화 성능 및 열 보호 기능을 제공한다.

LTC7149EUFD는 4 mm x 5 mm QFN-28에서 이용할 수 있으며, LTC7149EFE는 28핀 열 성능이 강화된 TSSOP 패키지로 제공된다. 산업용 등급 버전 LTC7149IUFD 및 LTC7149IFE는 -40 °C ~ 125 °C 동작 온도 범위에서 동작을 보장한다. 상세 정보는 홈페이지(www.linear.com/product/LTC7149)에서 확인할 수 있다.

제품특징: LTC7149

· 폭넓은 V_IN 범위: 3.4 V ~ 60 V
· 폭넓은 V_OUT 범위: 0 V ~ -28 V
· 단일 저항으로 V_OUT 프로그래밍
· 통합형 110 mΩ 상부N채널/50 mΩ 하부 N채널 MOSFET
· 조절형 IQ: 440 μA, 셧다운IQ: 18 μA
· 정밀한 저항 프로그램 가능한 주파수(300 kHz ~ 3 MHz), ±50% 주파수 싱크 범위제공
· 12 V_IN & -5 V_OUT의 92% 효율
· ±0.8% 출력 전압 정밀도
· 피크 전류 모드 동작
· Burst Mode^® 동작, 강제 연속 모드
· 프로그램 가능한 소프트 스타트
· 과열 보호
· 28핀 4 mm x 5 mm QFN & TSSOP 패키지
