97dB Min CMRR, 이득 오류 최대 ±35ppm 제공

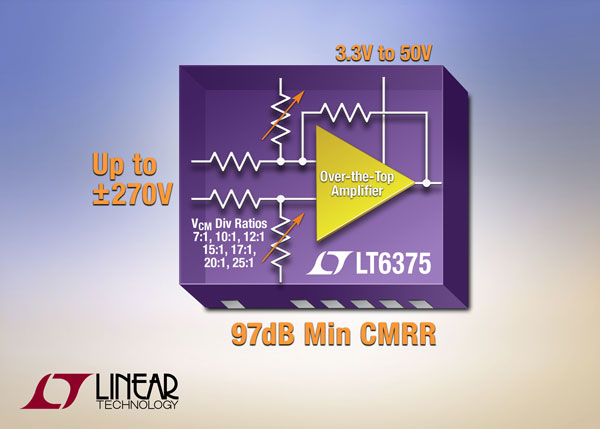

리니어 테크놀로지 코리아(대표 홍사곽)는 정밀 매칭 저항이 내장된 개체이득 차동 증폭기(제품명: LT6375)를 출시한다고 밝혔다. 이 제품은 차동 신호가 미약해도 정밀하게 레벨을 변경하고 버퍼하면서 최대 ±270V까지 커먼모드를 제거한다. A등급 버전은 다음과 같은 뛰어난 성능을 달성한다. CMRR은 최소 97dB이며, 초기 이득 오류는 35ppm (max), 이득 드리프트는 1ppm/°C (max), 이득 비 선형성은 25:1의 커먼모드 분할 비율로 2ppm (max)이다. 커먼모드 분할 비율은 7:1 ~ 25:1 사이에서 선택할 수 있으며, 설계자는 주어진 커먼모드 입력 범위에 적합한 최상의 성능을 갖춘 비율을 선택할 수 있다.

LT6375의 가장 중요한 핵심은 3.3V ~ 50V 전원 전압 범위내에서 또는 그 이상 입력으로 동작하는 고정밀 Over-The-Top® 증폭기이다. 이것은 폭넓은 입력 범위 및 저전압 전원의 결합을 허용한다. 저전압 전원 사용은 전력 소모를 제한시키고, 고전압으로부터 회로를 보호한다.

신호 컨디셔닝 제품 사업부의 메지아 타바콜리(Maziar Tavakoli) 디자인 매니저는 “LT6375는 고정밀의 폭넓은 전압 범위 오버더톱(Over-The-Top) 증폭기와 구성 가능한 정밀 매칭 저항이 통합되었다”면서 “7개의 서로 다른 분할 비율을 선택할 수 있기 때문에, 정밀, 잡음, 속도는 특정한 입력 범위 요건에 맞도록 최적화될 수 있다. 예를 들면, 입력 커먼모드 범위가 ±80V일 경우 저항 분할 비 7을 선택하여 분할 비20을 선택하는 조건 대비   더 낮은 잡음, 더 낮은 오프셋, 더 넓은 대역폭을 달성할 수 있다.

LT6375는 레일투레일 출력, 낮은 소모 전류, 셧다운 모드를 포함해 다른 유용한 기능을 포함한다. 이는 4mm x 4mm 12핀 DFN 및12핀의 4mm 길이의 MSOP로 이용할 수 있다. 두 가지 패키지는 모두 고전압 입력 신호의 추가적인 이격 거리를 위해 스킵 핀(skipped lead) 형태로 구성되어있다.

LT6375는 ?40°C ~ 85°C (I-등급) 및 ?40°C ~ 25°C (H등급) 온도 범위에서 동작이 보증되며, 1,000개 수량 기준으로 개당 2.95달러로 책정되어 있다. 상세 정보는 www.linear.com/product/LT6375참조.

제품 특징: LT6375
- ±270V 커먼모드 전압 범위
- 뛰어난 정밀도:
o CMRR
? 97dB Minimum (A 등급)
? 90dB Minimum (B 등급)
o 이득 오류
? 0.0035% 최대 (35ppm) (A-등급)
? 0.006% 최대 (60ppm) (B-등급)
o 이득 오류 드리프트: 1ppm/°C Maximum
o 이득 비선형성: 2ppm Maximum
o 오프셋 전압
? 300μV Maximum (A-Grade, Resistor Divide Ratio = 7)
? 450μV Maximum (B-Grade, Resistor Divide Ratio = 7)
- 폭넓은 전원 전압 범위: 3.3V ~ 50V
- 레일투레일 출력
- 350μA 소모 전류
- 선택가능한 내장 저항 디바이더 비율
- 575kHz ?3dB 대역폭 (저항 디바이더 = 7)
- 375kHz ?3dB 대역폭 (저항 디바이더 = 20)
- ?40°C ~ 125°C 동작 보증 온도 범위
- 저전력 셧다운: 20μA (DFN 패키지)
- 공간 절약형 MSOP 및 DFN 패키지
