레귤레이터 LT3015 출시
빠른 과도 응답, 낮은 출력 잡음 및 정밀 전류 제한 제공

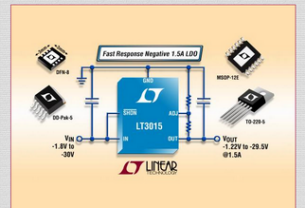

리니어 테크놀로지 코리아가 빠른 과도 응답, 낮은 출력 잡음 및 정밀 전류 제한을 특징으로 하는 1.5A 네거티브 저 드롭아웃 리니어 레귤레이터(제품명: LT3015)를 출시한다.
-1.8V~-30V의 광범위한 입력 전압 범위와 -1.220V~-29.5V의 조정 가능한 출력 전압 범위를 제공하는 이 디바이스의 공통 이미터 NPN 전력 트랜지스터 설계는 단일 입력만을 요구하며, 310mV(풀 부하시 일반적으로)에 불과한 낮은 드롭아웃 전압을 제공한다. 출력 전압 잡음은 10Hz~100kHz 대역폭에서 60μVrms에 불과하다.
LT3015는 1.1mA의 동작 전류, 셧다운시 1μA 미만의 대기 전류를 특징으로 하며 대기 전류는 드롭아웃으로 잘 제어된다. LT3015는 리니어의 인기 있는 포지티브 LDO(1.5A LT1963A)를 보완할 수 있는 네거티브 LDO로 네거티브 로직 입력, 저잡음 기기, 산업용 서플라이 및 스위칭 서플라이 출력 후단 레귤레이트에 이상적이다.
LT3015의 레퍼런스 앰프 토폴로지는 정밀 DC 특성을 제공하는 것뿐만 아니라 소형, 저비용 세라믹 출력 커패시터를 포함한 매우 광범위한 출력 커패시터와 함께 루프 안정성이 뛰어난 것이 특징이다. LT3015는 10μF에 불과한 출력 커패시터로 안정적이다. 이들 초소형 외부 커패시터는 다수의 여타 레귤레이터에서 공통적으로 사용되는 ESR을 추가하지 않고 사용될 수 있다.
또 LT3015는 양방향 셧다운 기능을 특징으로 하여 포지티브 또는 네거티브 로직 수준으로 디바이스가 동작할 수 있다.
