Near Field Communication(NFC) 기술 및 솔루션

NFC는 비접촉식 근거리 무선통신으로 10cm의 가까운 거리에서 단말기 간 데이터를 전송하는 기술이며 최근 들어 다양한 어플리케이션으로 소개되고 있다. 이 기술을 통해 휴대폰과 같이 NFC가 가능한 두 디바이스간에 전화번호, 사진, MP3 파일이나 디지털 권한과 같은 데이터를 교환할 수 있다. NFC가 가능한 휴대폰뿐만 아니라 NFC Tag 및 호환이 되는 RFID칩 카드 또는 리더기간의 통신에 사용될 수 있고, 웹사이트에 접속하기 위해 smart poster로부터 URI를 가져올 수도 있다.
보안기능들이 NFC 설계시에 고려가 되었기 때문에 다양한 타입의 개인 정보 및 지불 기능, 티켓팅 및 접근 제어와 같은 서비스를 위한 Access 키로도 사용될 수 있다. NFC는 13.56MHz의 주파수에서 동작하며 10cm이내의 거리에서 최대 424kbit/s의 데이터 전송율을 제공한다. 통신이 Active와 Passive 모드에서 모두 동작할 수 있기 때문에, NFC는 RFID 기술에 확장성 및 유용성을 제공한다.
기본 비트레이트는 106Kbits/s이지만 상황에 따라 212Kbits/s와 424Kbits/s도 사용될 수 있다. 이것은 아래 언급할 내용으로 NFC가 다양한 RFID 규격과 호환이 되기 때문이다. ISO/IEC 14443 A, ISO/IEC 14443 B 및 JIS X6319-4의 세가지 규격이 서로 다른 회사들에 의해 사용이 되었으며 동시에, 3개의 주요 신용카드 회사들이 ISO/IEC1443A와 ISO/IEC 14443 B에 기반한 지불 표준을 선보였다.
NFC포럼은 위의 두 그룹과 협의하여 Air interface에서 사용할 규격을 NFC-A (ISO/IEC 14443 A based), NFC-B (ISO/IEC 14443 B based) 및 NFC-F로 통합하였다. NFC의 변조방법은 서로 다른 변조도(100% 또는 10%)와 binary phase shift keying를 사용하는Amplitude on/off keying이다.
서로 다른 제조사들간의 휴대폰과 RFID 칩카드 간의 IOT를 확신하기 위해 디지털 프로토콜 테스트 및 RF 측정이 필요하며 측정 항목은 timing, Polling mode에서의 신호 세기, Carrier 주파수, Polling mode에서의 수신감도 및 load modulation이다.

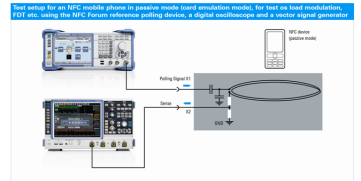

Rohde & Schwarz는 NFC 포럼의 회원사로 활동하고 있으며 위와 같은 측정을 위해 우수한 성능의 디지털 오실로스코프인 RTO와 polling 신호를 생성하기 위한 벡터신호발생기 SMBV100A를 솔루션으로 소개하였다. 측정을 위한 자세한 어플리케이션 노트는 Rohde & Schwarz 홈페이지에서 다운이 가능하다.( www.rohde-schwarz.com/ad/app-note_nfc)
