절연 12포트 PoE PSE 컨트롤러 칩셋 출시로 옵토커플러 제거로 최저 솔루션 비용 구현

리니어 테크놀로지 코리아는 IEEE 802.3at (PoE+) 타입 1 및 타입 2 준수 PoE 시스템 내 사용 목적으로 설계된 절연형 12포트 PSE 컨트롤러 칩셋(제품명: LTC4270/ LTC4271)을 출시한다고 밝혔다. LTC4270/71은 12개의 독립 PSE 채널을 제공하기 때문에 적은 부품 수로도 간단한 설계가 가능하며, 보드 공간을 절약하고 솔루션 비용을 절감할 수 있다.

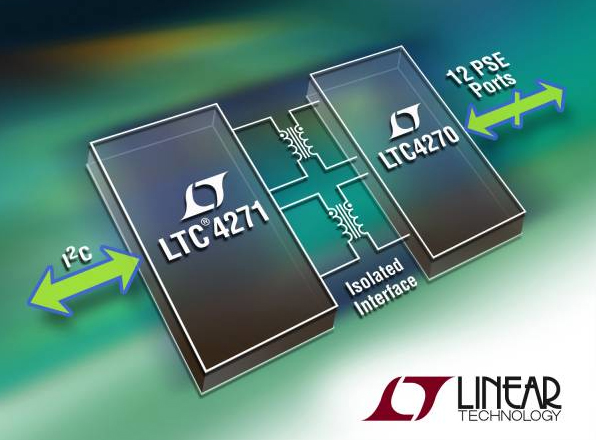

LTC4271은 PSE 호스트에 디지털 인터페이스를 제공하며, LTC4270은 고전압 이더넷 인터페이스를 제공한다. 이 2개의 IC는 저렴한 이더넷 트랜스포머로 브리지 된다. 절연 트랜스포머 통신 프로토콜은 최대 6개의 고비용 옵토커플러 및 기존 설계에서 사용된 복잡한 절연 3.3V 서플라이를 제거하여 뛰어난 비용 절감과 더욱 강력하고 생산 가능한 설계를 구현할 수 있다.

LTC4270/LTC4271은 차세대 스위치, 허브 및 미드스팬을 포함하여 광범위한 PSE 애플리케이션에 적합하다. 80V 포트 핀 및 업계 최저 소비전력은 사용자들에게 있어 매우 매력적인 특징이다. 따라서 손상 가능성이 높고 일반적으로 RDS(ON)이 더 높은 MOSFET이 통합된 PSE를 이용해 설계할 때 보다 온도 설계가 더 용이하다.

오류 PD 탐지에서 최고의 내성을 보장하는 특허 듀얼모드, 4핀 검출 메커니즘을 통해 PD 탐색이 가능하다. 첨단 전력 관리는 우선 순위 고속 셧다운, 14비트 포트 전압 및 전류 리드백, 8비트 프로그래밍 가능한 전류 제한 및 7비트 프로그래밍 가능한 과부하 전류 제한, 현장에서 업그레이드 가능한 펌웨어를 포함한다. 1MHz I2C 인터페이스를 통해 호스트 컨트롤러는 IC 또는 쿼리 포트 읽기를 디지털 방식으로 설정할 수 있다. 또한 “C” 라이브러리를 통해 엔지니어링 비용 절감 및 시장 출시 기간을 단축할 수 있다.

LTC4270은 3개의 전력 등급으로 이용 가능하다. A등급는 최대 90W PD 지원을 위해 리니어의 LTPoE++™ 시그널링을, B등급은 최대 25.5W PD 지원을 위해 PoE+ 시그널링을 사용하고, C등급은 최대 13W PD를 지원할 수 있도록 PoE 시그널링을 사용한다. 모든 칩셋은 산업 온도 등급으로 제공된다. LTC4270은 RoHS 준수 52핀 7mm×8mm QFN 패키지로 제공되며, LTC4271은 24핀 4mm×4mm QFN로 제공된다. LTC4270/71 칩셋의 가격은 1천 개 기준으로 개당 12.00달러부터 시작하며, 현재 양산용 제품으로 구매 가능하다.
