디지털 컨텐츠를 안전하게 전송하는 HDCP GMSL 칩셋

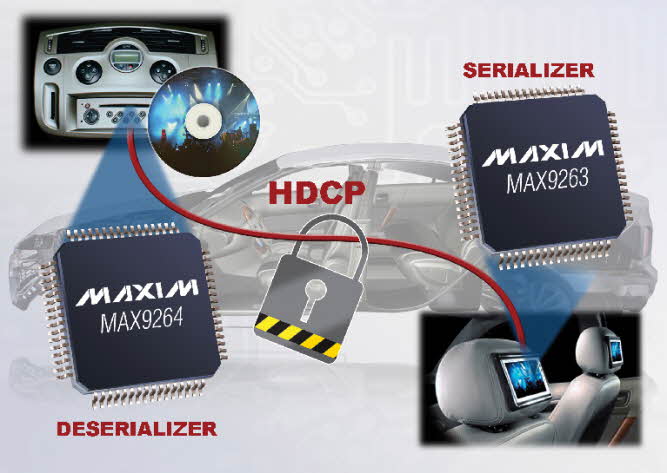

Maxim Integrated Products (NASDAQ: MXIM)는 고속 LVDS 시리얼라이저/디시리얼라이저 (SerDes) 제품군의 최신 제품으로 MAX9263/MAX9265 시리얼라이저 및 MAX9264 디시리얼라이저를 출시했다.
이 기가비트 멀티미디어 직렬 링크 (GMSL) 칩셋은 고대역폭 디지털 컨텐츠 보호(HDCP)를 내장하고 있어 단일 DC 평형 트위스트 페어 또는 차동 라인에서 디지털 비디오/오디오 전송을 위한 완벽하고 안전한 양방향 디지털 비디오 링크(HDCP-GMSL)를 구성한다. 이 칩셋은 모든 HCDP 프로토콜 트랜잭션을 관리하고 터치스크린 통신을 지원할 뿐 아니라 진단을 위한 CAN/LIN 버스가 필요 없다. MAX9263/MAX9265 및 MAX9264 HDCP-GMSL 칩셋은 자동차 인포테인먼트 및 뒷좌석 엔터테인먼트 애플리케이션에 최적화되어 있다.
Maxim의 고유 차동, 풀 듀플렉스 제어 채널은 모든 HDCP 프로토콜 트랜잭션을 처리한다. 따라서 외부 CAN 또는 LIN 인터페이스가 필요 없어 설계를 간소화하고 공간 및 비용을 절감한다. 이러한 방법은 터치 스크린 애플리케이션을 위한 디스플레이 모듈과 양방향 통신을 가능하게 한다.
또한 프로그래밍 가능 확산 스펙트럼 변조는 EMI를 줄여주어 자동차 적합성 시험을 용이하게 통과할 수 있게 해준다. 이 밖에 AC 커플링을 통해 시리얼라이저와 디시리얼라이저 사이에 절연을 제공하는 보호 기능이 있다. 내장된 핫 스왑 기능은 오류 허용오차를 향상시키고 “on-the-fly” 주파수 프로그래밍을 제공한다. 라인 오류 검출 및 내장된 자체 테스트 기능은 시스템 파워 업 시 링크 무결성을 검사한다.
MAX9263/MAX9265는 1.8V 코어 전원으로 동작하며 MAX9264는 3.3V 전원으로 동작한다. 이들 소자는 1.8V ~ 3.3V 로직 레벨에 인터페이싱하는 개별 입력 전원을 갖는다. MAX9265 시리얼라이저는 LVDS 시스템 인터페이스를 가지며 MAX9263/MAX9264는 병렬 인터페이스를 갖는다.
