ECG/EEG 아날로그 프론트엔드 제품군에 온칩 호흡 측정 기능 추가
각종 어워드에서 수상한 ADS1298 아날로그 프론트 엔드 제품군을 갖추고 있는 TI는 업계 최초로 온칩 호흡 임피던스 측정 기능을 완벽하게 통합한 AFE를 출시하였다. 이 24bit ADS1298R 디바이스는 40개 이상의 디스크리트 부품을 통합함으로써 부품 수를 최대 97%까지 줄이므로 휴대형 심전도(ECG) 장비의 호흡 검사 기능을 간편하게 구현할 수 있다. 또한 이 디바이스는 전력 효율이 높아 디스크리트 솔루션에 비해 최대 95%까지 전력 소비를 감소시킨다.
주요 기능 및 장점은 다음과 같다.
- 20mΩ의 해상도로 호흡 임피던스를 제공하므로 ECG에 이상이 있는지 살펴볼 수 있으며 환자의 호흡 정확하게 모니터링 가능

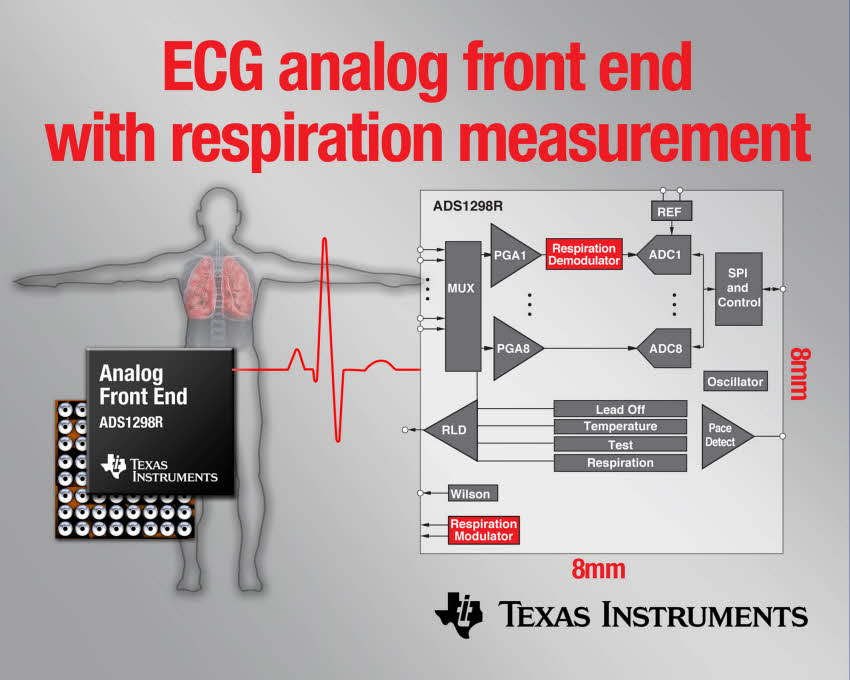

- 44개의 디스크리트 부품을 통합함으로써 보드 공간을 최대 97%까지 감소시킴. 사용자가 페이즈 조절을 선택할 수 있는 완벽한 통합 호흡 임피던스 기능을 제공하며, ADS1298R 디바이스는 8개 아날로그-디지털 컨버터, 8개 프로그래머블 게인 증폭기, 8개 능동 필터와 심박 검출 인터페이스, 리드 오프 검출, 전압 레퍼런스, RLD 등을 포함
- 채널당 750mW만 소비하므로 디스크리트 구현에 비해 최대 95%까지 전력 소비를 절감하며, 다중의 전력다운 구성으로 휴대형 환자 모니터링 기기의 배터리 수명 연장
- 정격 4mVpp 입력 참조 잡음은 국제전기기술위원회의 IEC60601-2-27/51 표준을 능가하므로 휴대형 및 높은 채널 밀도의 ECG 장비에서 높은 수준의 정확성 달성
- 전력소모를 절감한 ADS1298R과 함께 TMS320C5515 초저전력 DSP가 0.15mW/MHz 미만을 소비로 배터리 수명 추가적으로 연장
ADS1298R 디바이스를 평가하기 위해 평가 플랫폼을 이용할 수 있다. ADS1298R 성능 데모 키트(ADS1298RECGFE-PDK)는 사용이 편리한 평가 소프트웨어를 포함하고 있으며, 내장형 분석 툴(오실로스코프, FFT, 히스토그램 디스플레이 등), 유연한 입력 구성, 선택형 외부 레퍼런스 회로, 사후 공정을 위해서 간단한 테스트 파일로 데이터를 내보낼 수 있는 기능을 특징으로 한다. 또한 보드 신호 무결성 요구를 검증하기 위해서 IBIS 모델을 이용할 수 있다.
