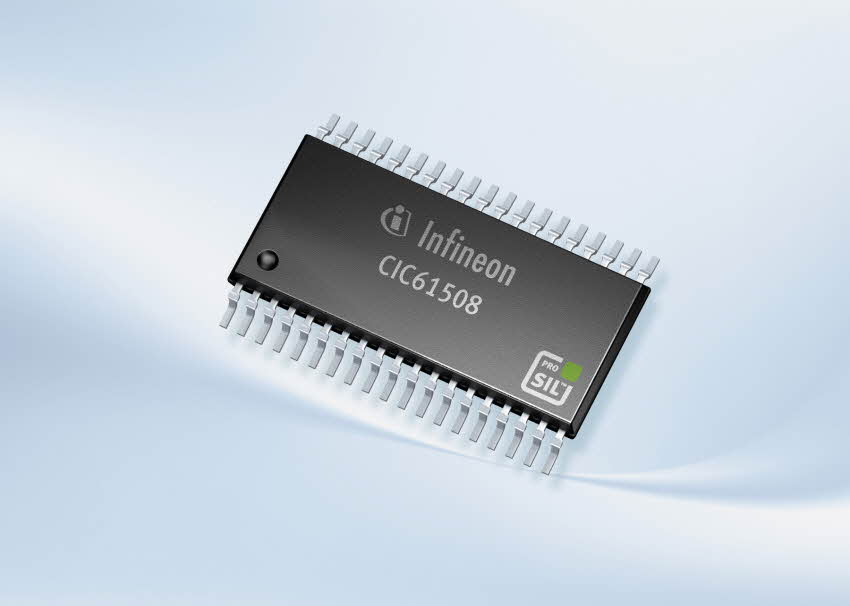

인피니언 테크놀로지스(www.infineon.com)는 지능형 시그니처 워치독 제품인 CIC61508을 출시했다. CIC61508을 인피니언의 강력한 32비트 TriCore™ 마이크로컨트롤러 및 전용 SafeTcore 소프트웨어와 함께 사용하면, IEC61508 및 ISO26262 자동차 산업 표준에 따른 최고 위험 수준의 기능 안전성(functional safety)을 준수하는 모니터링 기능을 제공할 수 있다.
CIC61508은 안전성 워치독 디바이스로서 차체자세제어장치(VSC, Vehicle Stability Control), 전동식 파워 스티어링(EPS, Electric Power Steering), 에어백 제어, 댐핑 시스템, 파워트레인 제어와 같은 안전성 관련 애플리케이션에 통합될 수 있다. 이 워치독은 이러한 유형의 임베디드 시스템에 이용되는 메인 마이크로컨트롤러를 모니터링하여 클록과 전원장치의 통상적인 결함 모드와 마이크로컨트롤러의 온도 관련 연산 오류를 감지하는 기능을 제공한다. 소형 TSSOP-38 풋프린트의 CIC61508은 안전성 애플리케이션을 위한 공간을 절약하는 비용 효율적인 솔루션이다.
전자 제어 능동 및 수동 안전 시스템의 의무 사용을 입법화하는 나라가 늘어나고 있는 것에서 알 수 있듯이, 안전성 관련 전자장치는 도로 교통사고를 줄이기 위해서 중요한 요소이다. 뿐만 아니라 EPS 같은 경우에는 안전성 측면 외에 연료 소모를 줄여 자동차의 에너지 효율을 전반적으로 향상시키고 따라서 CO2 배출을 줄여준다.
IEC61508 SIL(Safety Integrity Level)이나 ISO/DIS26262 ASIL(Automotive Safety Integrity Level)이 불합리한 위험을 방지하기 위해서 필요한 안전 조치들을 규정하였다. SIL(1~4)이나 ASIL(A~D)은 4단계 수준이 있는데, D가 특정한 안전성 기능으로 가장 엄격한 단계이고 A가 가장 낮은 단계이다. 고객들이 원하는 SIL 인증을 효율적으로 받을 수 있도록 하기 위해서 인피니언은 SIL 지원 안전성 하드웨어, 소프트웨어, 도큐멘테이션을 포함한 PRO-SIL™ 안전성 제품을 제공한다. 인피니언의 안전 솔루션은 강력한 Tricore 기반 마이크로컨트롤러, 전용 SafeTcore 소프트웨어 라이브러리, 신형 시그니처 워치독 CIC61508 및 완벽한 도큐멘테이션을 포함한다.
안전 시스템은 ISO26262 및 IEC61508을 준수하는 안전성 애플리케이션의 메인 마이크로컨트롤러 감시를 위해 견고한 모니터링 채널을 구현하는 독립형 워치독 디바이스를 필요로 한다. 최신 버전의 ISO26262 part 5에서는 ASIL C나 ASIL D를 달성하기 위해서 부호화 윈도우 워치독(통상적으로 SPI 인터페이스)을 사용하도록 정의하고 있는데, 이것은 이보다 덜 엄격한 애플리케이션에 이용되는 단순 핀 토글 윈도우 워치독보다 요구가 높아진 것이다. 인피니언의 CIC61508은 독립형 진단 모니터링 디바이스로서 안전 관련 시스템이 ASIL-D 인증을 받을 수 있도록 한다.
CIC61508이 지원하고 ROM에 저장된 테스트 특성은 내부 opcode 테스트 스케쥴러/시퀀서를 포함하는데 이 기능은 특정 데이터를 이용해서 테스트 요청 시퀀스를 생성하고 이 응답을 사용자 정의 테이블과 비교해서 검사한다. 그 밖의 모니터링 기능들로서, 최대 4개 전원장치의 저전압 및 과전압을 검출할 수 있으며, 최대 8개 병렬 데이터 비교 및 검증 기능을 모니터링할 수 있고, 운영 체제 작업 모니터링을 실시해서 주요 작업의 사전에 정의된 디스패치 시퀀스 및 실행 예산을 검사할 뿐 아니라, 3개 독립적 시스템 제어 핀은 결정론적 방식으로 시스템을 안전한 상태로 제어할 수 있다.
TSSOP-38 패키지로 제공되는 CIC61508은 -40°C~140°C의 주변 온도범위에서 동작하며, 현재 엔지니어링 샘플이 제공되고 있다. 양산은 2011년 2분기에 시작할 예정이다. IEC 61508/ISO26262에 따른 기능 안전성 애플리케이션을 지원할 수 있도록 마이크로컨트롤러 코어 및 주변장치 테스트 기능을 포함하는 SafeTcore 소프트웨어 패키지를 지원한다.
