"최고 사양의 정확성과 세밀함, 주파수 안정적인 신호 분석을 경험할 것"
50GHz 주파수 기본 측정하는 밀리미터-웨이브 신호 분석기 출시 … 외부 믹서 사용시 325GHz이상의 주파수 측정

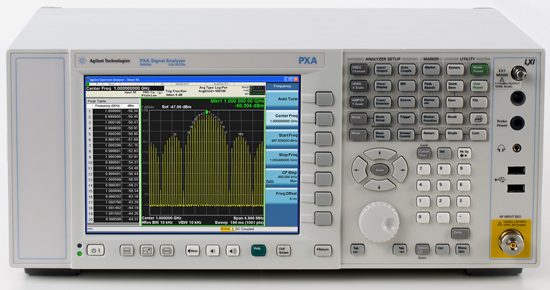

전자통신 계측기 전문업체인 애질런트(www.agilent.com)는 최대 50GHz의 주파수를 지원하는 업계 최고 성능의 밀리미터 웨이브 신호분석기인 PXA 신호 분석기를 선보였다. 새로운 PXA 신호 분석기는 외부 믹서 이용 시 325GHz 이상의 주파수도 지원 가능하며 이로 인해 쉽고 더욱 정확한 밀리미터 웨이브 측정이 가능해졌다.
윌키 유 애질런트 제품 매니저는 "PXA는 업계 최고의 정확성과 세밀함, 주파수의 안정적인 신호 분석을 제공함으로써 밀리미터 웨이브 주파수에서 경쟁 솔루션보다 우수한 타의 추종을 불허하는 성능을 제공한다"며 "매우 큰 신호 안에서도 작은 신호를 측정하는 성능이 탁월하여 가장 최신 기술의 레이더, 감시 시스템 및 무선통신 시스템을 개발할 수 있게 한다. 또한 325GHz 또는 그 이상으로 성능을 확장할 수 있어, 전파천문학 리서치나 의료기기에 사용되는 영상기술, 항공 여행산업을 위한 기술 개발에 사용할 수 있다"고 강조했다.
주파수가 밀리미터 영역으로 이동함에 따라 좋은 스펙트럼을 만들거나 이러한 신호를 측정 하는 것이 매우 어려워졌다. 업계의 최고 성능의 밀리미터-웨이브 신호 분석기인 PXA는 테스트 유저들이 요구하는 정확한 결과를 보장하면서 동시에 측정을 단순화 시킬 수 있도록 제공한다는 얘기다.
PXA의 탄탄한 하드웨어 디자인은 뛰어나고 세밀한 측정 정확성과 넓은 다이내믹 레인지를 제공한다. 이러한 고유의 하드웨어 기능을 더욱 강화하기 위해서 PXA는 왜곡 노이즈를 제거하고 더 넓어진 다이내믹 레인지를 가질 수 있게 하는 로우 노이즈 패스(low noise path)와 노이즈 플로어 익스텐션(NFE)같은 전용 기술을 사용한다. 이 기술은 PXA가 큰 신호 내에서도 매우 작은 신호를 정확하게 측정하게 해주기 때문에 많은 엔지니어들이 도전해왔던 첨단 기술의 밀리미터 웨이브 시스템을 디자인하고 테스트하기 위해 중요한 일이다. 그 결과, PXA는 가장 까다로운 조건의 측정이 필요한 디바이스들을 측정할 수 있게 하고 그들의 디자인을 전례 없는 성능 수준에 적용시킬 수 있게 한다.
윌키 유 제품 매니저는 "모든 측정 환경에서 제공되는 낮은 노이즈는, 10배 이상의 고해상도 대역폭에서 다른 분석기와 같은 수신 민감도를 얻을 수 있게 하며, 100배 이상 빠른 스왑(sweep) 타임을 제공한다. 이로 인해 엔지니어들이 다이내믹 레인지 때문에 테스트 시간을 희생할 필요가 없게 되며, 또한 엔지니어들에게 빠른 측정 속도, 정확성과 측정 신뢰 수준의 이상적인 조합의 최적화된 성능을 PXA가 제공한다"고 설명했다.
로우 노이즈 패스기술을 사용하면서 PXA는 50GHz에서 -138dBm의 DANL을 실현할 수 있다. 또한 노이즈 플로어 익스텐션(NFE)를 활용하여 DANL을 약 6dBm까지 더 개선할 수 있다. 이러한 성능의 특징들은 PXA의 확장된 주파수 범위, 업계에서 가장 넓은 140MHz의 분석 대역폭, 50GHz의 고성능 full-band 프리 앰프, 10kHz 오프셋에서 -110dBc/Hz의 업계 최고의 위상 노이즈, 그리고 50GHz에서 +13dBm(nom)의 TOI를 가질 수 있어서 항공우주/방위산업 엔지니어들이 실행 주파수를 밀리미터-웨이브로 확장하도록 만들어준다. 그것은 또한 산업분야에서 밀리미터-웨이브 주파수를 다루는 연구개발 엔지니어들에게 사용될 수 있다.
윌키 유 제품 매니저는 "애질런트는 신호분석기 제품라인업을 한층 업그레이드했다. 기존의 CSA, ESA, MSA, PSA 시리즈를 고사양의 CXA, EXA, MXA, PXA의 X-시리즈로 향상시켰다. 테스트 엔지니어들은 테스트 환경에 적합한 보다 혁신적인 장비를 선택해 업무를 수행할 수 있게 되었다"고 설명했다.


이재용 기자(hades@eucrastine.com)
