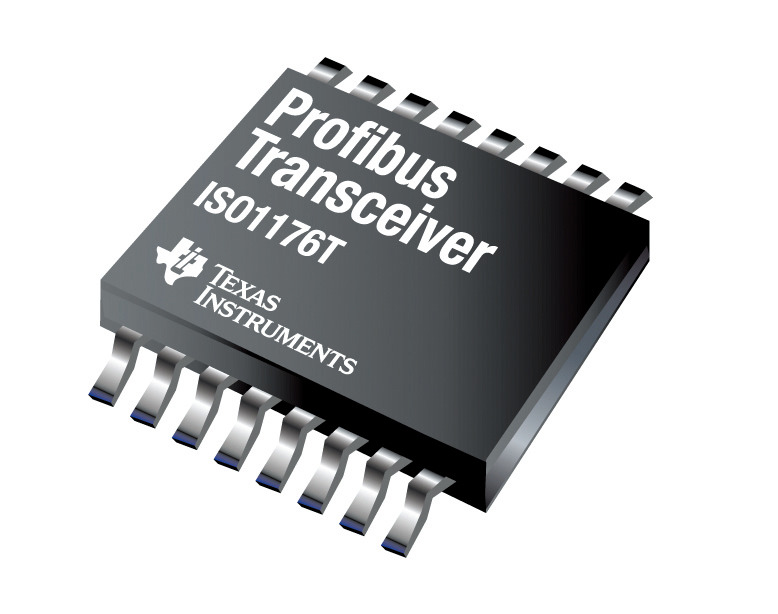

TI는 트랜스포머 드라이버를 통합한 절연 하프 듀플렉스(half-duplex) 차동 라인 트랜시버를 출시했다. ISO1176T는 절연 트랜스포머를 위한 1차 전압을 제공하며 외부 트랜스포머, 정류기, 레귤레이터와 결합하여 최고 효율 및 최저 EMI(electromagnetic interference) 특성을 내는 업계 초소형 절연 신호 및 전력 시스템 설계를 제공한다. (데이터시트 다운로드, 무료 샘플 주문, 평가 모듈(EVM) 및 레퍼런스 디자인 주문은 www.ti.com/iso1176t-prkr 참조)
애플리케이션으로는 Profibus 시스템, 공장 및 빌딩 자동화, 네트워크 센서, 모터/모션 컨트롤, HVAC, 네트워크 보안 스테이션 등이 있다. ISO1176T은 저전력 동작, 소형 패키지 등의 장점을 제공하는 TI의 TPS76350 LDO(low-dropout) 전압 레귤레이터 등의 레귤레이터와 함께 사용 가능하다. 이 레귤레이터는 전통적인 LDO 레귤레이터와 비교했을 때 LDO 전압과 정지 전류를 특징으로 하며, 보드 공간이 부족하고 비용에 민감한 설계 및 애플리케이션에 적합하다.
ISO1176T의 주요 기능 및 장점은 다음과 같다.
- 향상된 수명 및 신뢰성 : TI의 커패시티브 절연 기법은 절연 유전체로 SiO2를 사용하여 마그네틱 또는 광 절연 기법의 2배 이상 신뢰성과 수명을 증가시킬 수 있으며, 라인 트랜시버와 로직-레벨 인터페이스 사이에 2500Vrms의 절연 특성을 제공하여 긴 전송 라인에 대한 고가 제어 회로의 데이터 변형 및 손상 위험 감소
- 공간 및 비용 절감 : 트랜시버에 트랜스포머 드라이버를 통합함으로써 부품을 줄이고 경쟁 솔루션 대비 보드 공간을 20%까지 절감
- 속도 향상 : 40Mbps 또는 가장 근접한 경쟁제품보다 2배 이상의 속도로 동작해 보다 신속한 데이터 전송 지원
- 노드 증가 : 160개의 노드를 지원하여 필요한 리피터 수 및 시스템 비용 절감
ISO1176T는 16핀 SOIC 패키지로 현재 제공되고 있으며, 1,000개 수량 기준으로 개당 가격은 3.30달러이다. 트랜스포머 드라이버를 제공하는 2개의 다른 절연 풀 듀플렉스(Full-Duplex) RS-485 트랜시버는 각각 5V 조건과 3.3V 조건에서 동작하며 2011년 1분기 말에 공급될 예정이다.
