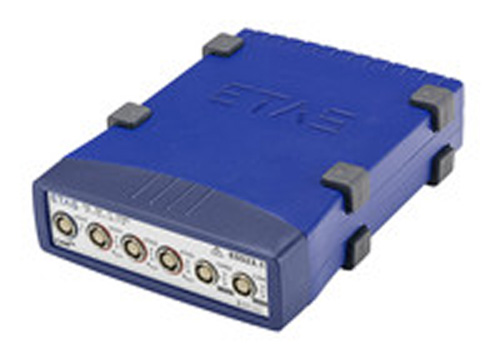

ES523은 CAN 및 이더넷 채널에서 측정된 모든 신호를 동기화한다. 이러한 특성 덕분에 ES523 모듈은 이타스 XETK인터페이스를 통해 ECU에서 이더넷으로 단시간에 전송된 신호를 CAN 및CAN FD 신호와 동시에 측정할 수 있다. ECU 및 차량용 버스뿐만 아니라 이더넷 측정 모듈인 이타스 ES400 및 ES600도 이 인터페이스 모듈에 연결될 수 있다.
소프트웨어 측면에서 이타스의 측정, ECU 캘리브레이션 및 진단 툴인INCA가 ES523 모듈을 지원한다. ES523 모듈은 오픈소스 소프트웨어 툴인 BUSMASTER와 연계하여 CAN FD 네트워크를 시뮬레이션, 분석 및 테스트할 수 있다. 또한 이타스는 ECU 및 버스 인터페이스가 써드파티(제3자) 애플리케이션과 통합될 수 있도록 EBI-IP 소프트웨어 패키지를 홈페이지에서 무료로 제공한다.
주요기능
보쉬 M-CAN 컨트롤러 및 전기 절연된 네 개의 CAN 채널
CAN FD를 통해 데이터 전송률 최대 5Mbit/s 기록 (under laboratory condition, higher)
CAN FD의 XCP, UDS, KWP 프로토콜 지원
이타스 인터페이스 및 측정 모듈을 추가로 연결하기 위한 세 개 의 고속 이더넷 포트 및 통합 전력 공급
보다 자세한 정보는 ES523 제품 페이지페이지에서 확인하실 수 있다
