TI의 C2000™ 실시간 제어 MCU와 powerSUITE의 그래픽 소프트웨어 툴을 이용해 디지털 파워 스테이지를 편리하게 제어

TI(대표이사 켄트 전)는 디지털 파워 제어를 보다 손쉽게 설계할 수 있는 저가형 디지털 파워 부스터팩(Digital Power BoosterPack)을 출시한다고 밝혔다. 이 부스터팩은 C2000™ Piccolo™ TMS320F28069M 론치패드 개발 키트에 플러그인 도터 카드로 이용할 수 있어, TI의 C2000 마이크로컨트롤러(MCU)의 실시간 제어 아키텍처를 이용한 디지털 파워 개발 작업을 빠르고 쉽게 이해할 수 있다.

이 부스터팩은 파워 컨디셔너, 무정전 전원 공급 장치(UPS: uninterruptible power supply), AC/DC 전원 공급 장치, 태양광 인버터 등과 같은 디지털 파워 애플리케이션에 이용하기에 적합하다. 개발 작업을 보다 수월하게 해주는 이 부스터팩과 함께 일련의 그래픽 소프트웨어 툴들을 포함한 powerSUITE를 제공한다. 이 새로운 부스터팩과 powerSUITE 소프트웨어 툴은 미국 노스캐롤라이나주 샬럿 컨벤션 센터에서 개최되는 APEC(Applied Power Electronics Conference and Expo) 전시회에서 19일까지 시연될 예정이다. (방문 정보: 부스 1001)

디지털 파워 부스터팩

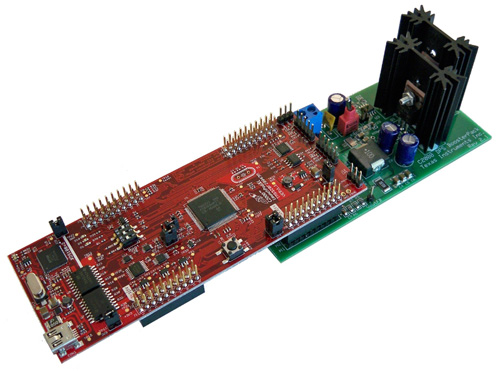

TI의 새로운 디지털 파워 부스터팩은 저가형 도터 카드를 제공하며, TI의 F28069M 론치패드와 함께 이용할 경우, 벅 컨버터를 편리하게 제어하도록 도와준다. 개발자들은 TI의 C2000 Piccolo F2806x MCU를 활용해서 더 빠른 스위칭 주파수로 동작하는 전원 공급 장치를 설계할 수 있다.

F2806x MCU는 C28x 실시간 프로세싱 코어와, 완전히 결합된 150ps 분해능의PWM및 최대 3.46MSPS 속도의 ADC를 비롯한 정교한 제어 주변장치들을 포함하고 있다. 이 부스터팩은 소형 폼팩터 안에TI의 CSD87588N NexFET™ 전원 블록, LM5109B 및 UCC27424 FET 드라이버, OPA353 연산 증폭기를 모두 내장하고 있다. 이 저전력 디지털 파워 부스터팩은 18W에서 작동해 고전압 시스템을 개발할 때의 위험성이 없다.

디지털 파워 소프트웨어 툴

TI의 디지털 파워 부스퍼택은 곧바로 사용할 수 있는 코드 예제를 포함하고 있어 이를 이용해서 개발자가 빠르게 개발 작업을 할 수 있다. 또한 이 부스터팩과 함께 powerSUITE 안의 다수의 소프트웨어 툴들을 이용할 수 있다. powerSUITE는 controlSUITE™ 에 포함되어 있다. controlSUITE는 모든 C2000 MCU 자료와 코드 예제를 “원스톱 쇼핑”으로 이용할 수 있는 소프트웨어 세트다.

powerSUITE는 Solution Adapter, Compensation Designer, Software Frequency Response Analyzer 등의 그래픽 소프트웨어 툴들을 포함하고 있다. 이들 툴을 이용해서 설계자가 자신의 디지털 파워 애플리케이션을 빠르고 쉽게 개발 및 수정하고 제품 출시 시간을 단축할 수 있다. 이들 툴은 이해하기 쉬운 인터페이스를 제공해 개발된 코드를 TI의 Code Composer Studio™ 통합 개발 환경(IDE)으로 매끄럽게 통합할 수 있다.

·  Solution Adapter 툴은 새롭게 개발 코드를 작성할 필요 없이 편리한 GUI를 이용해서 기존 코드 예제를 커스텀 하드웨어에 이용하도록 편리하 게 수정할 수 있다.
· Compensation Designer 툴은 다양한 방식의 보정기를 편리하게 작성할 수 있으므로 제어 루프를 손쉽게 튜닝할 수 있다.
· Software Frequency Response Analyzer 툴은 C2000 MCU로 개발한 디지털 파워 컨버터 제어 루프의 주파수 응답을 빠르게 측정할 수 있다.

가격 및 공급 시기

디지털 파워 스테이지를 편리하게 제어할 수 있는 TI의 디지털 파워 부스터팩(BOOSTXL-BUCKCONV)은 현재 TI store와 공인 대리점에서 59달러 가격에 구입할 수 있다. 이와 함께 이용할 수 있는 C2000 Piccolo F28069M 론치패드(LAUNCHXL-F28069M)는 현재 24.99 달러에 구입할 수 있다. 디지털 파워 부스터팩과 F28069M 론치패드를 결합한 번들(LAUNCH-69M-BUCK)은 79.99 달러에 구입할 수 있다. 또한 개발 작업을 더욱 더 손쉽게 할 수 있는 툴로서 powerSUITE 소프트웨어 툴은 www.ti.com에서 이용할 수 있다.
