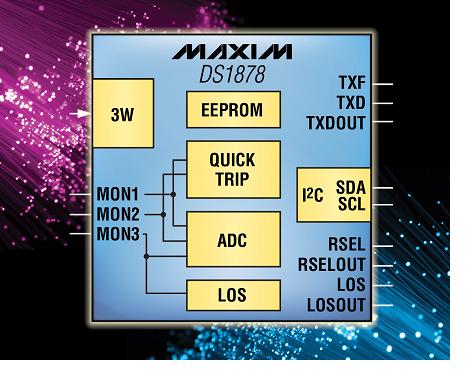

Maxim Integrated Products (NASDAQ: MXIM) (맥심인터그레이티드프로덕트)는 디지털 레이저 다이오드 드라이버 (LDD) 인터페이스가 내장된 SFP+ (small form factor pluggable) 컨트롤러 DS1878을 출시했다. 상태 머신을 기반으로 하는 DS1878은 많은 시간이 소요되는 소프트웨어 개발 과정이 필요 없다. 소자는 SFF-8472 규격을 효율적으로 구현하여 시장 진출 시간을 크게 단축시킨다. 더욱이 광 트랜시버 설계자에게 가장 믿을 수 있는 I2C 컨트롤러로 DS1878은 SFP+ 광 트랜시버 모듈의 신뢰성을 향상시킨다.
DS1878은 SFF, SFP, SFP+ 광 모듈을 위한 모든 기능을 제어 및 모니터링하고 SFF-8472 표준을 완벽하게 지원한다. 이 소자는 MAX3798 또는 MAX3799 SFP+ 레이저 드라이버/리미팅 앰프와 함께 구성할 경우 SFP 및 SFP+ 광 모듈의 핵심 기능 세트인 APC (automatic power control) 루프, 변조 전류 제어 및 아이 패컨 보호 기능을 제공할 수 있다. DS1878은 또한 MAX3945 리미팅 앰프 또는 MAX3946 LDD와 함께 사용하여 DFB (distributed feedback) 또는 EML (electro-absorption-modulated) 레이저가 포함된 10GHz 애플리케이션을 지원할 수 있다.
레이저 변조는 전용 온도 구동 룩업 테이블(LUT)에 의해 제어된다. 또한 36엔트리 LUT를 갖는 2개의 추가 9비트 델타-시그마 DAC 출력이 제공된다. DS1878은 6개 아날로그 채널을 모니터링하며 온도, VCC, MON1 - MON4, MON3은 완전 차동 입력이다.
DS1878은 -40℃ ~ +95℃ 온도 범위에서 동작한다. 소자는 0.35µm 기술을 사용하여 노출 패드형 소형 5mm x 5mm, 28핀 TQFN 패키지에 SFF-8472를 구현하는 데 필요한 높은 통합을 제공한다.
