- 포지티브 PCB 잠금 설계로 가전용, 산업용, 조명용 애플리케이션의 와이어-엣지카드 단자 비용을 대폭 절감해 -

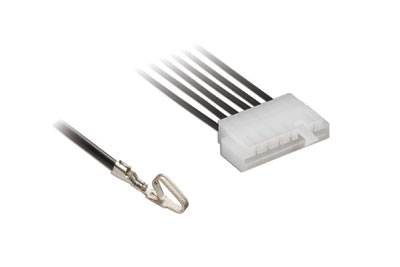

전자 커넥터 분야의 세계적 기업인 한국몰렉스(대표: 이재훈, www.korean.molex.com)가 결합 헤더의 필요성을 없애 비용과 시간 절감 효과를 주는 합리적 가격의 3.96mm 피치 EdgeMate ™ 와이어-엣지카드 파워 커넥터 (Wire-to-Edgecard Power Connectors) 를 출시했다고 밝혔다.

이 커넥터 시스템은 UL 94V-2 내연 등급 요구 사항을 준수하며 최대 7.0A에 이르는 파워 애플리케이션을 지원한다. 록킹(Locking)방식에 따라서, 포지티브 록킹 타입(positive locking type)은 2~12 pin으로 구성되고, 논 록킹 타입(non locking type)은 3~12pin으로 구성된다.

이 커넥터 제품군은 높은 전기적 신뢰도에 필요한 제2중 전류 통로를 가진 두 갈래 단자를 가진다. 단자는 AWG 18~20 와이어가 사용된다.  전자기기, 산업용, 조명업계 제조사들을 위해 재고를 최소화하고 BOM과 제조 비용을 절감하는 등의 장점을 제공한다.

몰렉스의 글로벌 제품 담당 매니저인 Dayanand Tilak은 “이 시스템의 EdgeMate 와이어-엣지카드 커넥터는 전선 대 기판 상호 연결성을 완벽하게 하기 위해 결합 헤더와의 필요성을 없애주는 독특한 장점을 지닌다"며  “산업, 가전, 조명 제조사들은 높은 신뢰도의 제품 개발에 환경 준수 문제뿐만 아니라 원가, 무게, 운송료 상승 등의 부담에 직면해 있다. 이러한 고객들을 위해 출시된 비용 절감형 엣지메이트 제품은 심한 진동이나 충격을 가하는 환경에서도 전기적 신뢰도를 잃지 않는 환경적인 준수사항을 보증한다.”고 덧붙였다.

엣지메이트 와이어-엣지카드 파워 커넥터는 추가적인 공정 없이도 PCB 위에 직접 실장이 가능하다. 특징적인 사양인 포지티브 락 설계로 인해 PCB 위에 잠금 기능을 할 수 있어 카드 접촉부와 단말기를 일체화시키기도 한다. 이를 통해 외부충격 및 고진동 환경에서도 조립을 견고하게 한다는 장점을 제공한다.

양극 압착 단자와 결합된 양극 하우징은 경쟁업체 제품들과는 달리 정확한 체결 방향으로 단말기의 삽입을 가능케 한다. 또한 이 단자는 신뢰성 있는 전기적 연결을 위해 이중 접점 구조 및 캔틸레버 구조로 되어 있다.

이러한 구조적 장점으로 인해 자재, 재고, 제조비용을 절감시키는 전기적 응용제품의 소형화와 경량화, 원가 절감에 기여한다. 설계의 유연성을 위해 잠금 장치가 없는 제품들도 선택이 가능하다.

보다 자세한 정보는 www.molex.com/link/edgemate.html를 방문하면 된다. 기타 몰렉스 제품과 산업 솔루션에 대한 상세 정보를 받으려면 www.molex.com/link/register에 방문해서 e-nouncement 뉴스레터 에 가입하면 된다.
