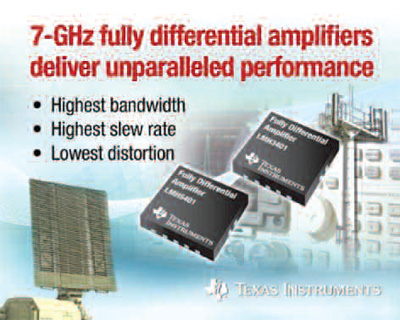

TI는 동급 최상의 AC 성능을 달성하는 DC 커플링 애플리케이션으로 시스템 기능 및 성능을 향상시키는 새로운 FDA(fully differential amplifier) 제품 2종을 출시했다. LMH3401과 LMH5401 FDA는 기존 ADC 드라이버보다 높은 대역폭과 슬루율을 제공하며 왜곡율이 더 낮아 신뢰성 높은 레이더 시스템을 설계할 수 있다.

또한 통화 끊김 현상이 적고 더욱 빠른 업로드 속도의 무선 기지국을 설계할 수 있다. LMH3401은 16 dB의 이득으로 유사한 FDA보다 높은 성능을 제공할 뿐만 아니라 크기와 전력 소모면에서 30%를 절감하고 있다. 또한 16 dB 이득으로 7 GHz의 -3 dB 대역폭, 18,000 V/ms의 높은 슬루율, 500 MHz일 때 -77 dBc의 낮은 고조파 왜곡 특징을 자랑한다.

LMH5401은 6 dB 또는 그 이상의 이득으로 설계될 수 있으며 12 dB 이득으로 6.2 GHz의 -3 dB 대역폭을 제공한다. 또한, 17,500 V/ms의 슬루율, 200 MHz일 때 -90 dBc의 고조파 왜곡, 200 MHz일 때 -90 dBc의 IMD3 특성으로 최고의 성능 사양을 제공한다.

LMH3401 및 LMH5401의 주요 기능

- 저전력으로 동급 최상의 대역폭 및 슬루율 제공: 시스템 설계자가 레이더와 같은 펄스 기반의 시스템에서 고속 에지를 추적할 수 있으며 무선 기지국과 같은 연속적 RF 파형 환경에서 고주파를 증폭하고 저전력 소모를 유지할 수 있다.
- 높은 신호 품질: 대용량 블로커(blocker) 신호가 발생하는 가운데서도 시스템의 소신호 수신이 가능하다.
- 발룬(baluns) 소자 불필요: 신호를 단일 종단(single-ended)에서 차동(differential)으로 변환할 수 있어 발룬 소자가 불필요하다. 따라서 전반적인 BOM(Bill of Materials)을 줄일 수 있으며 더 넓은 대역폭이 가능하고 시스템 풋프린트의 소형화 및 설계 간소화가 가능하다.

LMH3401과 LMH5401은 송/수신 애플리케이션에서 순수한 DC를 1 GHz 이상으로 변환할 때 데이터 컨버터 왜곡을 최소화한다. 시스템 개발자들은 이들 제품을 이용해 12bit 4GSPS ADC12J4000, 16bit 370MSPS ADC16DX370, 16bit 2.5GSPS DAC38J84를 비롯한 TI의 고속 데이터 컨버터의 성능을 최적화할 수 있다. 또한 TI의 LDO(low-dropout regulator)는 무잡음 양전원 및 음전원 레일을 제공함으로써 LMH3401과 LMH5401의 성능을 극대화하도록 한다.

LP5907은 낮은 잡음과 높은 PSRR(power supply rejection ratio), 낮은 정지 전류, 고속 라인 및 부하 과도현상 응답을 제공함으로써 LMH3401이 RF 및 아날로그 회로 요구사항을 충족할 수 있다. TPS7A3001 LDO는 업스트림 리플을 감쇠시킴으로써 듀얼 전원 공급장치에 필요한 깨끗한 음전원 레일을 발생시킨다. 한편 LMH3401과 LMH5401은 14핀 2.5 mm x 2.5 mm QFN 패키지로 제공된다.
