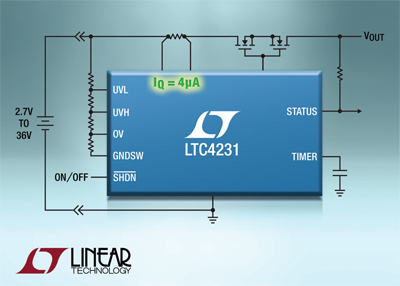

리니어는 초저 대기전류(IQ) 핫스왑(Hot SwapTM) 컨트롤러(제품명: LTC4231)를 출시했다. 이 제품은 2.7 V ~ 36 V의 시스템에서 보드나 배터리를 안전하게 삽입 및 분리할 수 있다.
LTC4231은 외부 N채널 MOSFET 제어를 통해 보드 커패시터에 부드럽게 전력을 공급함으로써 스파크를 비롯해 커넥터 손상 및 시스템 글리치(시스템의 일시적 오류)를 예방할 수 있다.
이 제품의 대기 전류는 일반 동작 시 4 μA 밖에 되지 않으며, 셧다운 모드에서는 0.3 μA까지 떨어진다. 저전류 동작을 보장하기 위해 저전압 및 과전압 저항 디바이더는 스트로브 그라운드(strobed ground)에 연결되어 평균 전류 소모를 50배나 낮춘다. 또한 핫 플러깅(hot plugging, 전원상태 여부와 관계없이 즉시 연결 가능)과 배터리 보호를 위한 컴팩트하고 견고한 마이크로파워 솔루션을 제공한다. 특히 태양광이나 에너지 하베스팅 방식을 이용하는 에너지 절약형 애플리케이션에 더욱 유용하다.
LTC4231은 백투백(back-to-back) N채널 MOSFET을 제어함으로써 최대 -40 V까지 반대 극성으로 연결된 배터리로부터 견딜 수 있으며 다운스트림 회로도 보호한다. 저전압 보호 기능은 저전압 배터리를 차단해 과도한 방전(deep discharge)을 방지함과 동시에 조절할 수 있는 히스테레시스로 부하 제거 후 배터리 복구 과정에서 발진(oscillations)을 피할 수 있다.
듀얼 레벨 과전류 보호 기능은 시한 회로 차단기 및 빠른 전류 제한을 통해 제공된다. 이 제품은 동작 범위가 2.7 V ~ 36 V로 납축전지나 리튬이온 및 적층형 NiCd 전지를 포함해 여러 다양한 종류의 각종 배터리에 이용될 수 있다.
한편 LTC4231-1은 과전류 고장 이후 오프 상태로 있지만, LTC4231-2는 500ms 쿨다운 시간 이후 계속 자동으로 턴 온을 시도하는 것이 특징이다. LTC4231은 0 ℃ ~ 70 ℃의 일반 상업 온도와 -40 ℃ ~ 85 ℃의 산업 온도 범위에서 동작하며 12핀 MSOP 및 3 mm x 3 mm QFN 패키지로 제공된다.
