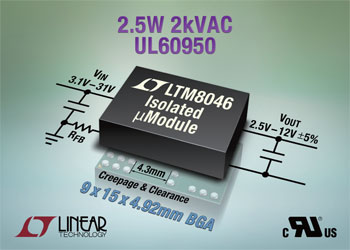

리니어는 9 mm x 15 mm x 4.92 mm BGA 패키지에서 2kVAC 갈바닉 절연(3kVDC로 생산 테스트 적용)으로 2.5 W 출력 DC/DC μModule®(마이크로모듈) 컨버터(제품명: LTM8046)를 출시했다.
LTM8046는 패키지 외부에서 최소 4.3 mm 연면 거리는 오염도 2 환경에서 최고 400 VRMS의 동작 전압에서 동작을 지원한다. 또한 절연형 트랜스포머와 제어 회로, 전력 스위치를 비롯해 작은 용량의 입력 및 출력 콘덴서가 BGA 패키지에 집적되어 있다.
UL60950 인증형(파일# 464570) LTM8046은 3가지의 1206 케이스 크기 또는 소형 세라믹 커패시터 및 하나의 0603 사이즈 저항을 통합되어 산업, 교통 및 계측 장비와 같은 절연형 애플리케이션을 위한 매우 컴팩트한 솔루션으로 구성된다.
절연형 μModule 컨버터는 3.1 V ~ 31 V의 입력 범위에서 동작하며, 2차측에 1.8 V ~ 12 V의 조절된 출력 전압을 제공하며 전체 동작 온도 범위에서 ±5% 정밀도를 가진다. 입력 전압이 희망 출력 전압보다 높거나, 낮거나, 같은지에 관계없이 내부 플라이백 아키텍처는 LTM8046이 출력 전압 조절을 유지할 수 있다.
LTM8046은 내부 열 설계를 통해 강제적인 에어플로우 없이 최고 100 ℃의 대기 온도에서 총 2.5 W 출력 전력을 제공할 수 있다. 한편 LTM8046은 -40 ℃ ~ +125 ℃ 또는 -55 ℃ ~ +125 ℃ 내부 동작 온도 등급으로 지금 즉시 이용할 수 있다.
제품특징: LTM8046
- 2kVAC 절연 등급(생산 시 3kVDC 테스트 적용)
- 2.5 W 출력 전력
- 폭넓은 3.1 V ~ 31 V 입력 전압 범위
- 최고 100 ℃ 대기 온도까지 총 출력 전력 제공
www.linear.com
